По кодификации НАТО: Platypus
Двухместный, сверхзвуковой, многофункциональный фронтовой-бомбардировщик, разработанный на базе Су-27. Фронтовой-бомбардировщик предназначен для нанесения ударов по наземным, авиационным и надводных целей противника. В оперативной и тактической глубине, при воздействии противовоздушной обороны противника а также РЭБ, Су-34 оснащен двумя двигателями АЛ-31Ф тягой по 12.500 кгс каждый, и имеется система дозаправки топливом в воздухе, применяемая штанга которая расположена слева по борту перед кабиной летчиков.
Прототип Су-34 в первые поднялся в небо 13 апреля 1990 года. С 2005 по 2006 года наложено серийное производство самолета, в общей сложности на 2018г ВКС России имеет 102 (по другим источником до 130) единиц. Экспортный вариант Су-34, предлагается как морской патрульный-ударный самолет и многофункциональный фронтовой самолет как Су-32.
Су-34 Platypus, МАКС 2007.
Техническое описание:
Самолет оснащен радиоэлектронным комплексом Ш-141Э с фазированной антенной решеткой. Состав комплекса состоит из многофункционального радиолокатора переднего обзора, комплекс радиотехнической разведки, радиоэлектронного противодействия и активных помех центральный вычислительной управляющей системы.
Комплекс позволяет обнаружение цели с дальностью:
- воздушных целей с вероятностью 0,5 (ЭПР+3м2) не менее 120 км
- количество одновременно сопровождаемых целей 10
- количество одновременно обстреливаемых целей до 4
- железнодорожный мост (ЭПР=1000 м2) не менее 100 км
- эсминец (ЭПР=5000 м2) не менее 135 км
- автофургон (ЭПР=30-50 м2) не менее 30 км (скорость движения 10 км/ч)
- количество одновременно сопровождаемых наземных целей не менее 4
По имеющимся данным, к 2018 году было построено 102 самолета.
Вооружение:
Встроенная пушка ГШ-301 (боекомплект - 180 патронов). Самолет имеет 12 узлов внешних подвесок. Ракетное, ударное и оружие для поражения наземных целей, аналогично вооружению других семейства Су-27.
 |
 |
| Встроенная пушка ГШ-301 (боекомплект - 180 патронов) | ПРР Χ-31 (Kh-31) |

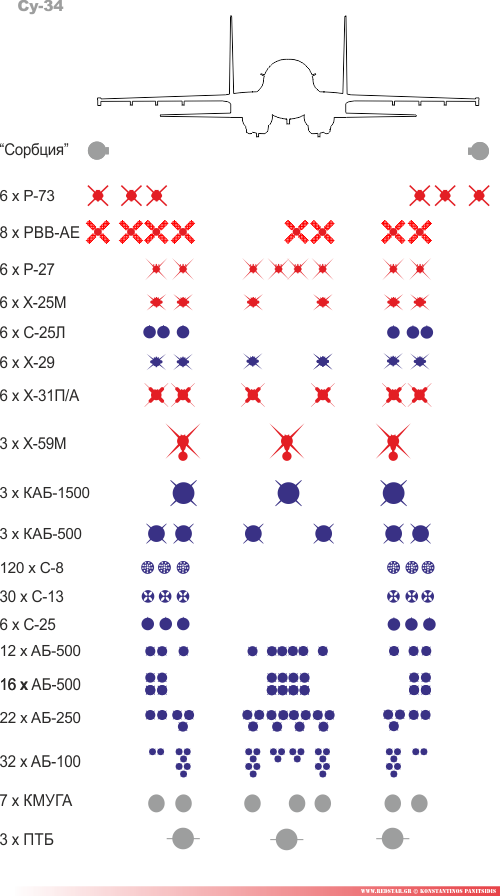

Схема подъвески вооружений

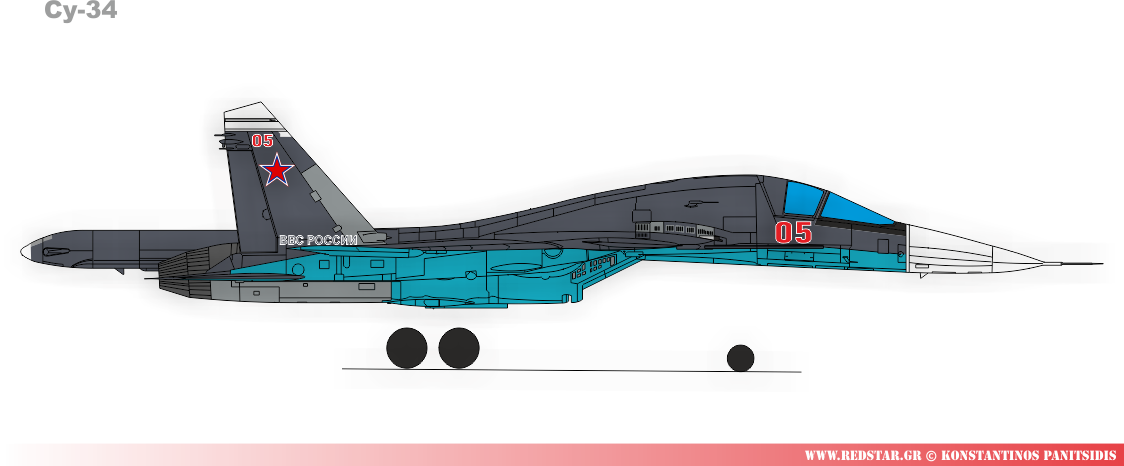

Общий вид самолета
ЛТХ ЛА
|
РАЗРАБОТЧИК
|
ОКБ Сухого
|
|
СТРАНА
|
Россия
|
|
ТИП
|
Фронтовой бомбардировщик
|
|
ЭКИПАЖ
|
2, чел.
|
|
СИЛОВАЯ УСТАНОВКА
|
Два ТРДДФ АЛ-35 (АЛ-31Ф)
|
|
Тяга, кгс
|
2x14.000
|
| ГЕОМЕТРИЧЕСКИЕ ДАННЫЕ | |
| Длина самолета, м | 22,00 |
| Высота самолета, м | 5,93 |
| Размах крыла, м | 14,70 |
| Площадь крыла, м2 | - |
| ВЕСОВЫЕ ДАННЫЕ | |
| Максимальная взлетная, кг | 44.360 |
| Нормальная взлетная, кг | 39.000 |
| Масса пустого снаряженного, кг | - |
| Внутреннее топливо, кг | 9.400 |
| Боевая нагрузка, кг | 8.000 |
| ЛТХ | |
| Максимальная скорость на высоте, км/ч | 1.900 |
| Максимальная скорость у земли, км/ч | 1.400 |
| Практический потолок, м | 17.000 |
| Скороподъемность, м/мин | - |
| Практическая дальность, км | 4.500 |
| Максимальная эксплуатационная перегрузка, g | 7 |
| ВООРУЖЕНИЕ | 1x30 мм пушка ГШ-301. Узлы подвески вооружения: 10-12. Ударное вооружение: подвешивается до 6 ракет воздух-воздух Р-73, 6 ракет воздух-воздух Р-27, 10 ракет воздух-воздух Р-77 (РВВ-АЕ), 6 ракет воздух-поверхность Х-29Т/Л, или воздух-корабльХ-31А. 6 ракет воздух-РЛС Х-31П 1 многоцелевая ракета типа Альфа 3 ракет воздух-поверхность Х-59М 6 корректируемых ракет класса воздух-поверхность С-25 3 корректируемых авиабомбы КАБ-1500Л/ТК 6 корректируемых авиабомб КАБ-500КР/Л 6 ПУ Б-8М по 20х80 мм НУРС С-8 6 ПУ УБ-13 по 5х122 мм НУРС С-13 6 одноразовых ПУ О-25 для 6х266/340 мм либо 256/420 мм НУРС С-25 12-16х500 кг авиабомб; 22х250 кг авиабомб; 34х100 кг авиабомб; 7 контейнеров КМГУ. |
Фотографии Су-34 Platypus, МАКС 2007, Россия
