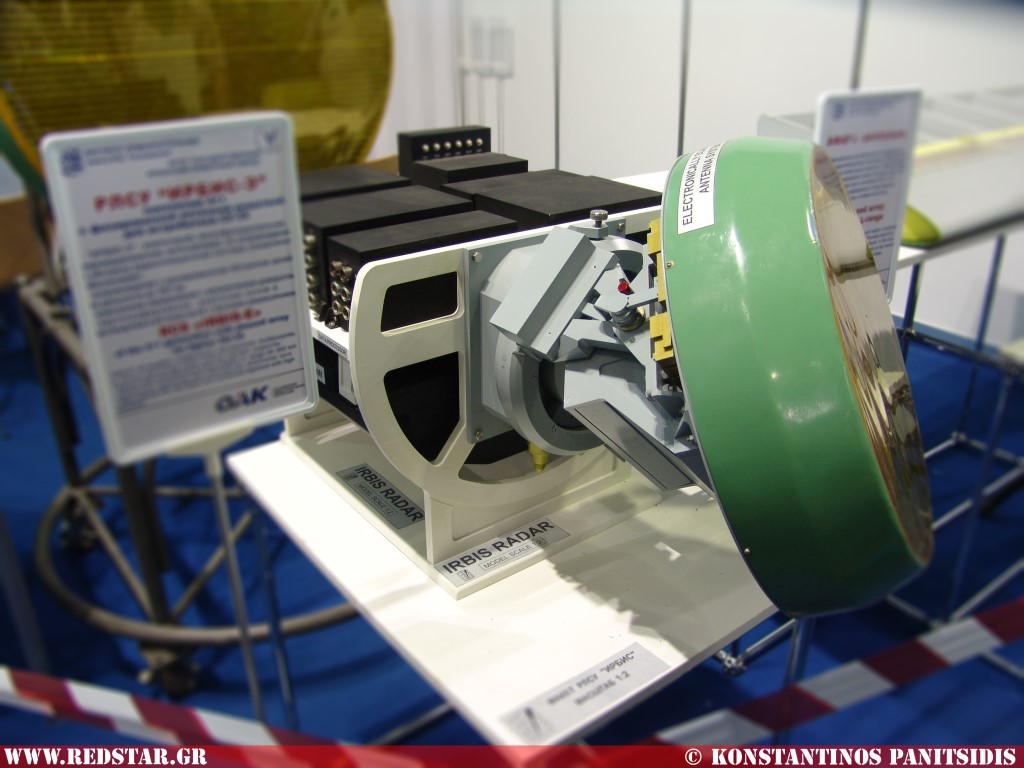

.jpg "Ирбис-Э многофункциональная РЛС с ФАР © Konstantinos Panitsidis")
«Ирбис-Э» - всепогодная, многофункциональная РЛС с фазированной антенной решёткой, широкодиапазонная, многоцелевая, по сопровождения и обстрелу радиолокационная система управления обеспечивает:
-сопровождение с одновременным обстрелом целей на дальности до 350-400 км;
-электронное сканирование с механическим доворотом картографирование реальным лучом и синтезированной апертурой с высоким разрешением.
 |
| Радиолокационная система управления © АО «Компания «Сухой» |
| Электронное сканирование. Большие дальности обнаружения и атаки воздушных, наземных и морских целей. Сопровождение целей с сохранением обзора воздушного пространства. Селекция наземных движущихся целей. Обеспечение маловысотного полета. |
Радиолокационная система управления
Радиолокационная система управления (РЛСУ) «Ирбис-Э» предназначена для решения, в составе интегрированного комплекса бортового оборудования (КБО) следующих задач;
- обнаружение и сопровождение радио контрастных и радиоизлучающих в рабочем частном диапазоне РЛСУ воздушных, наземных и надводных целей;
- определение государственной принадлежности обнаруженных воздушных и морских целей;
- взаимодействие с управляемыми ракетами различного типа класса «В-В» по высокочастотным каналам на этапе подготовки их к пуску на траектории полета;
- распознавание класса и типа воздушных целей по их радиолокационным «портретам» разрешения воздушных целей в плотных группах;
- формирование радиолокационного изображения (РЛИ) подстилающей поверхности (карты) в режимах низкого и высокого разрешения;
- «замораживания» РЛИ по заданию информационно-управляющей системы самолета (ИУС) с отображением на ней положения собственного самолета;
- информационного обеспечения маловысотного полета при облете и обходе препятствий;
- обнаружения и оценки встречных метеообразований;
- выдачи в КБО и приема от него необходимой информации в соответствии с установленными протоколами обмена «тренажерного типа».
 |
| Зоны обзора РЛС © АО «Компания «Сухой» |
| Зона поиска (максимальные углы обнаружения и сопровождения). Зона поиска и захвата в ближнем воздушном бою “вертикаль”. Поиск и захват в ближнем воздушном бою по целеуказанию от НСЦ. Зона поиска и захвата в ближнем воздушном бою “КАИ ”. |
ТТХ
| РАЗРАБОТЧИК | Фазатрон-НИИР |
| СТРАНА | Россия |
| ВХОДИТ В СОСТАВ | Су-30МК2, Су-30СМ2, Су-35С |
| ТИП |
Многофункциональная РЛС с ФАР
|
| Диапазон частот | Χ |
| Количество литерных частот | - |
| Антенна | |
| - тип | ФАР |
| - диаметр, мм | 900 |
| Количество излучателей | 1772 |
| Мощность передатчика: | |
| - импульсная, кВт | 20 |
| - средняя, кВт | 5 |
| - дискретная непрерывная мощность, кВт | 2 |
| Режим «воздух-воздух» | |
| - дальность обнаружения целей с ЭПР=3м2, км | 350 - 400 |
| Зона обзора | |
| - по углу места, градусов | ±60 |
| - по азимуту, градусов | ±120 |
| Обнаружение целей | |
| - количество обнаруживаемых и сопровождаемых целей | 30 |
| - количество одновременно обстреливаемых воздушных целей | |
| Режим «воздух-поверхность» | |
| - сопровождение наземных целей | 4 |

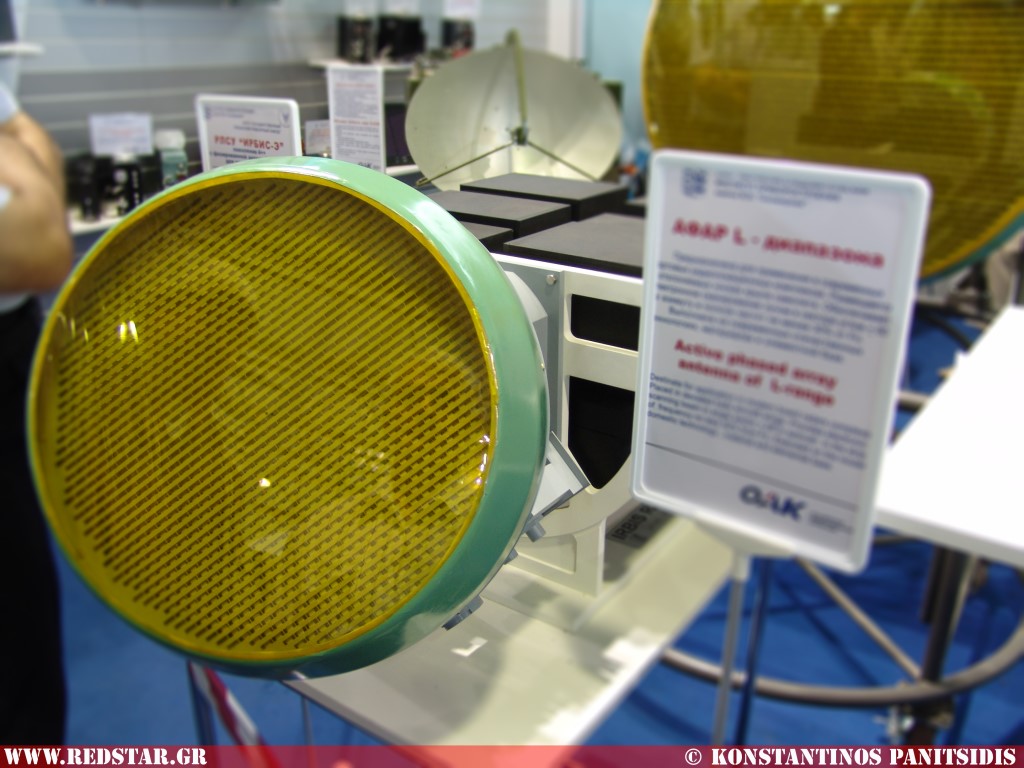

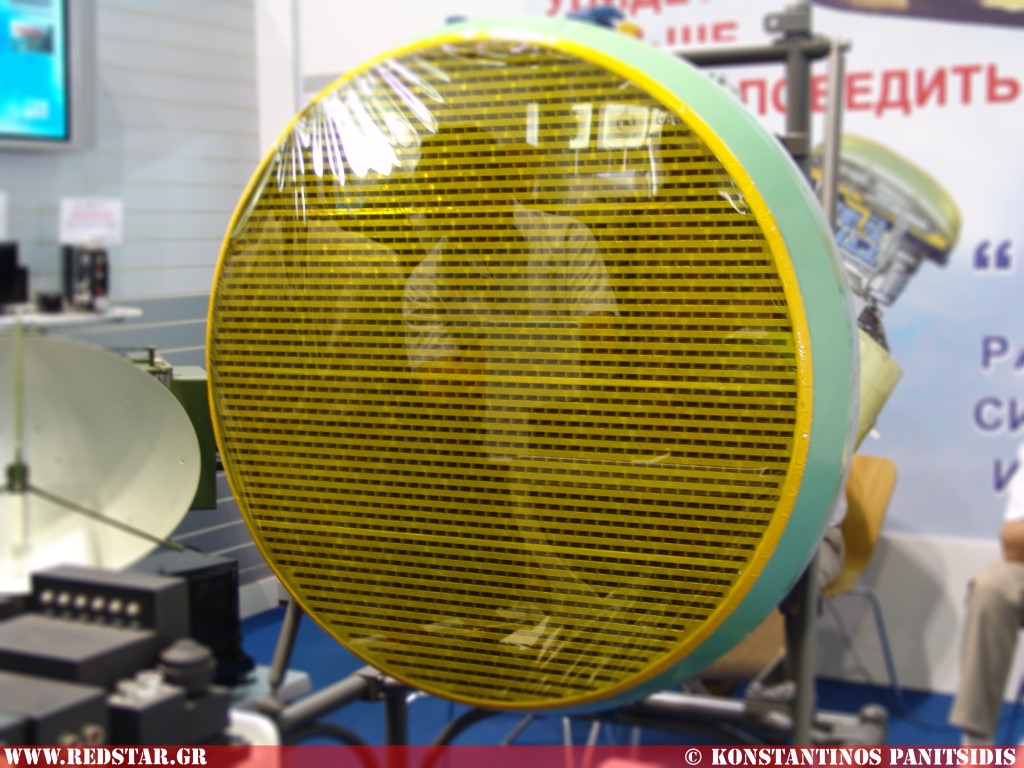

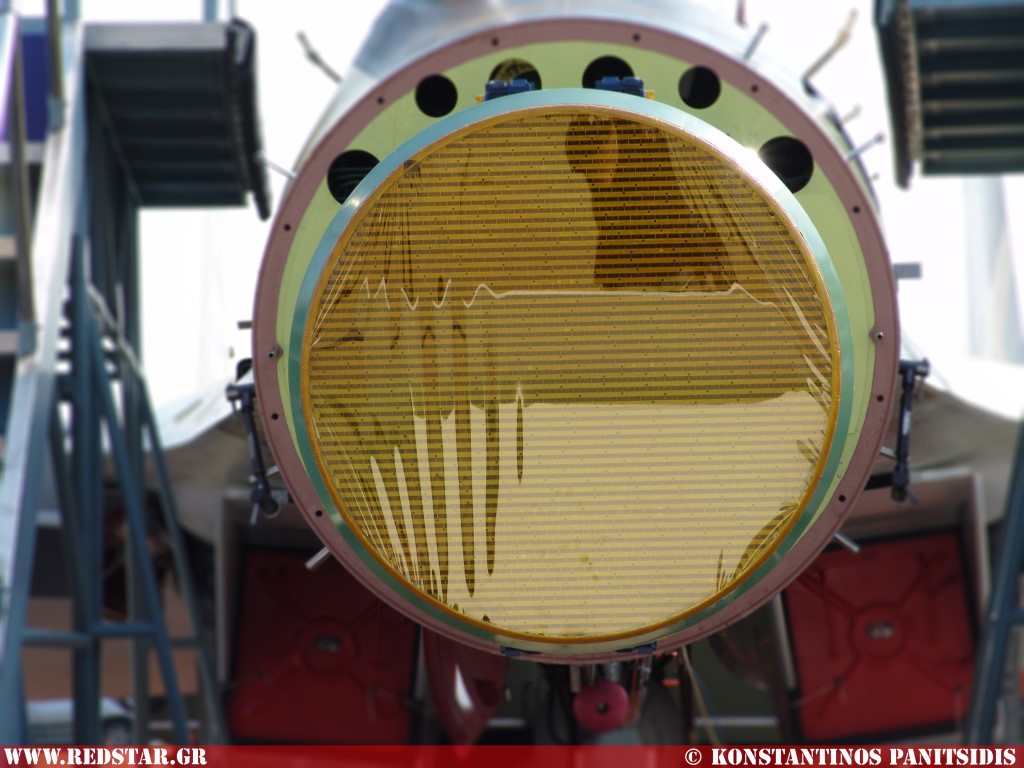

ΦФотографии Ирбис-Э многофункциональная РЛС с ФАР
