Самолетная многофункциональная унифицированная бортовая радиолокационная станция с фазированной антенной решеткой (ФАР) «Жук-МСФЭ» предназначена для оснащения самолетов фронтовой авиации.
ТТХ
| РАЗРАБОТЧИК | Фазатрон-НИИР |
| СТРАНА | Россия |
| ВХОДИТ В СОСТАВ | Су-30МК, Су-32/34, Ту-22М3 |
| ТИП |
Многофункциональная РЛС с ФАР
|
| Диапазон частот | - |
| Количество литерных частот | - |
| Антенна | |
| - тип | ФАР |
| - диаметр, мм | 980 |
| Углы отклонения: | |
| - азимут, град | ±70 |
| - наклон, град | ±70 |
| Коэффициент шума, дБ | - |
| Мощность передатчика: | |
| - импульсная (кВт) | 5 |
| - средняя (кВт) | 2 |
| Дальность обнаружения целей σ=5м2 в режиме «воздух-воздух» в секторе ±40о по азимуту и углу места), км | |
| Свободное пространство: | |
| - в переднюю полусферу | 230 |
| - в заднюю полусферу | 60 |
| При атаке на фоне земли: | |
| - в переднюю полусферу | 220 |
| - в заднюю полусферу | 55 |
| Количество одновременно сопровождаемых / атакуемых целей | до 30/6 |
| Количество одновременно сопровождаемых наземных (надводных) целей | до 4 |
| Обнаружение наземных и морских целей на дальностях (режим «воздух-поверхность»), км: | |
| - группа движущихся танков | 30 |
| - железнодорожный мост | 130 |
| - ракетный катер | более 150 |
| - эсминец | более 300 |
| Разрешающа способность при ФСА, м | 3x3 |
| Параметры: | |
| Масса, кг | 305 |
| Потребляемая мощность: | |
| - по переменному току, кВА | - |
| - по постоянному току, кВт | - |
| Охлаждение | - |
| Надежность, час | 200 |
| Целеуказание ракетам: | |
| - режим «воздух-воздух» | Р-77Э, Р-27Т (ТЭ) |
| - режим «воздух-корабль» | Х-31Э, Х-35 |

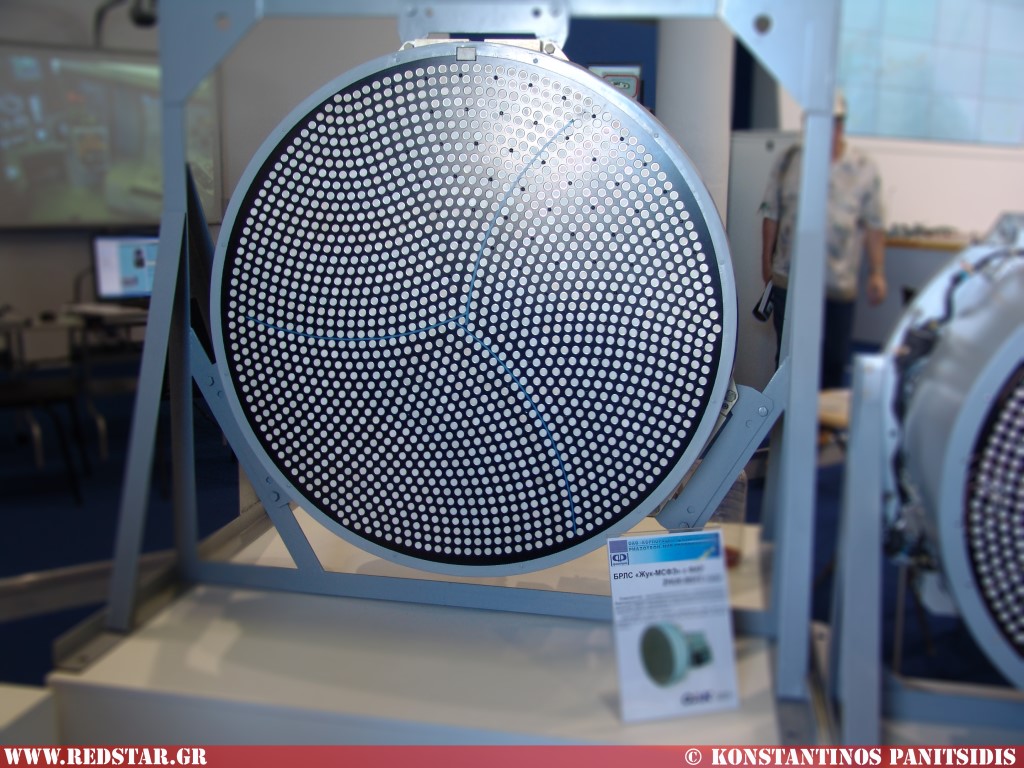

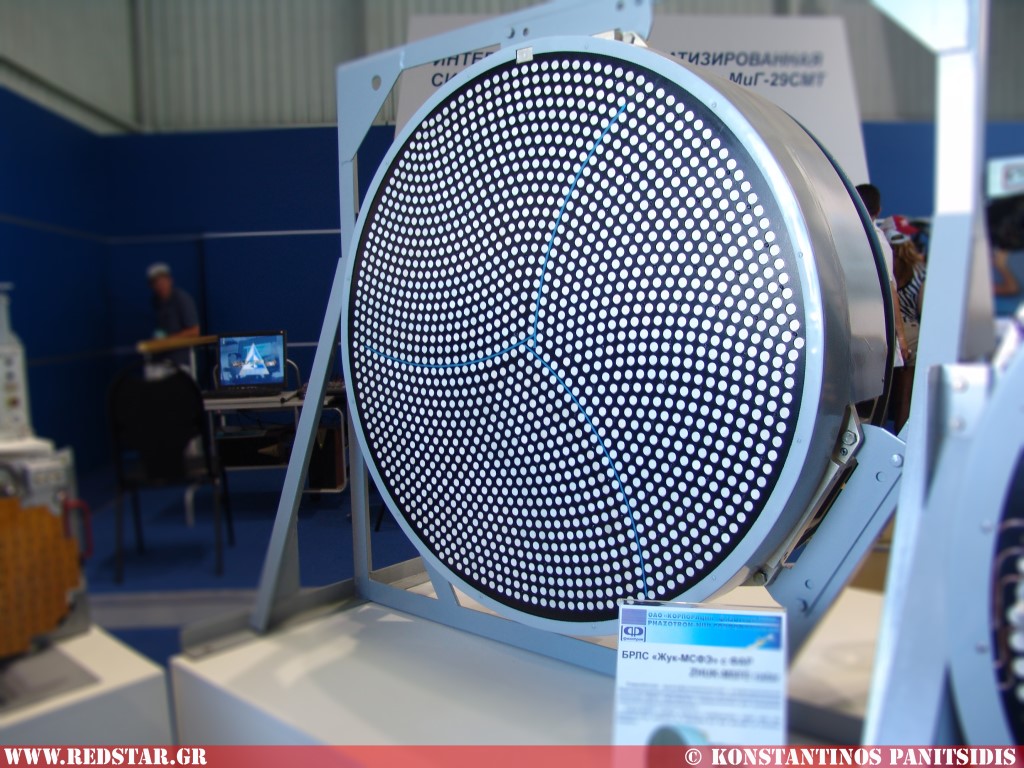

Фотографии БРЛС «Жук-МСФЭ» с ФАР
