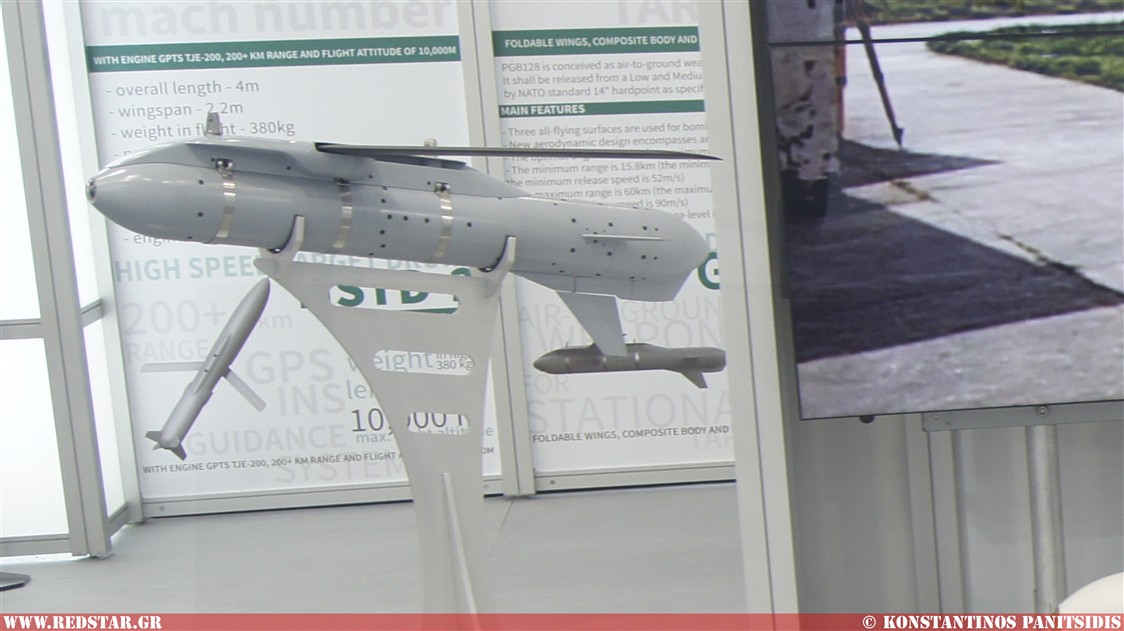

.jpg "Высокоточная планирующая бомба PGB128 © Konstantinos Panitsidis")
Высокоточная планирующая бомба PGB128 разработанная сербской компании EDePro.
Спроектирована по принципу модульной конструкции, что обеспечивает установку различных боевых частей как термобарическая, фугасно-осколочная и кумулятивная. Также может использоваться с внешних точек подвески БПЛА, малоскоростных ЛА соответствующих стандарту НАТО MIL-STD-8591 (14'' пилон). Имеет инерциальную систему (которая операется на датчики автопилота и MEMS) и спутниковую. Бомбу можно оснастить ИК или полуактивной лазерной системой наведения для повышения точности боеприпаса и поражения стационарных целей (возможно и движущихся целей).

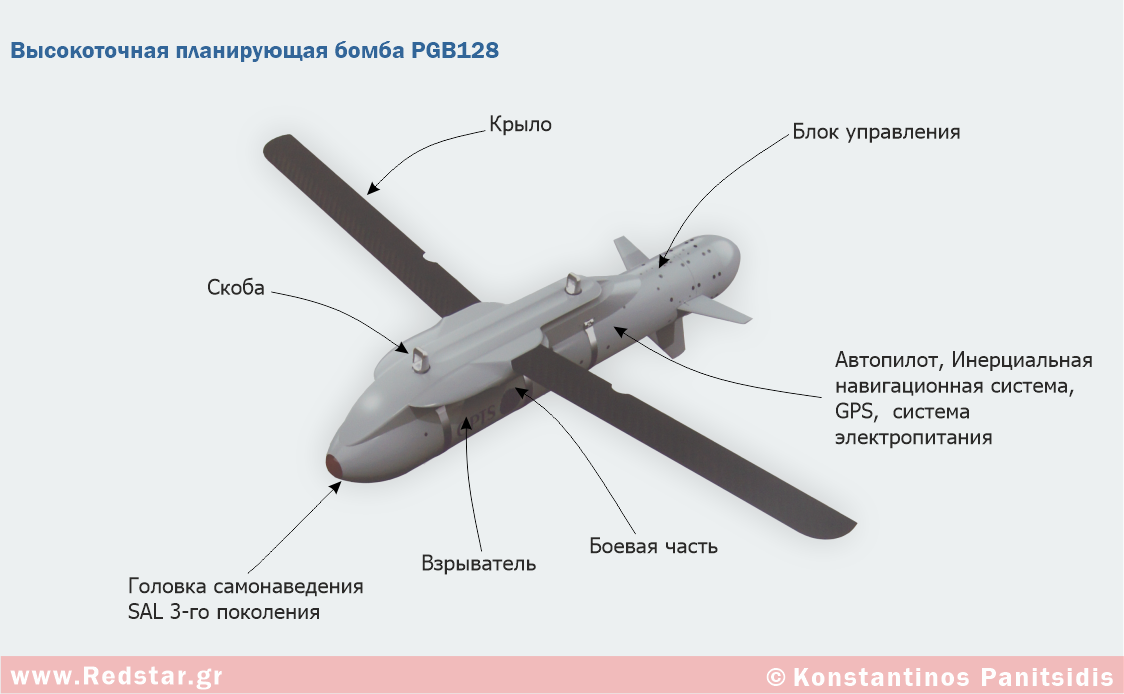

Устройство планирующей бомбы PGB128.
Основные характеристики:
- для улучшения управления боеприпасом ее оснастили тримя управляемыми поверхностями.
- новая аэродинамическая компоновка боеприпаса обеспечивает увеличенное аэродинамическое качество в 8 раз.
- угол захода на цель (оптимальный) составляет 8 град.
- минимальная дальность -15,8 км (высота сброса 2000 м, минимальная скорость сброса 52 м/с).
- максимальная дальность полета высокоточной бомбы составляет 60 км (высота сброса 7.620 м, максимальная скорость сброса 9 м/с).
-максимальная вертикальная скорость пикирования на уровне моря составляет 206,9 м/с.
ТТХ
| РАЗРАБОТЧИК | EDePro |
| СТРАНА | Сербия |
| ТИП |
Высокоточная планирующая бомба
|
|
Носители (ЛА)
|
БПЛА и ЛА.
|
|
ГЕОМЕТРИЧЕСКИЕ ДАННЫЕ
|
|
| Длина, м | 1,053 |
| Размах крыла, м | 1,49 |
| Диаметр корпуса, м | 0,13 |
|
ВЕСОВЫЕ ДАННЫЕ
|
|
|
Масса, кг
|
30 |
|
Масса боевой части, кг
|
20 (18) |
|
Масса ВВ, кг
|
- |
|
ХАРАКТЕРИСТИКИ
|
|
|
Минимальная дальность действия, км
|
15,8 (5) |
|
Максимальная дальность действия, км
|
60 (25) |
|
Минимальная высота сброса боеприпаса, м
|
2.000 |
|
Максимальная высота сброса боеприпаса, м
|
7.620 |
|
Допустимая минимальная скорость носителя до пуска АБ, м/с (км/ч)
|
≤60 (≤216) |
|
Допустимая максимальная скорость носителя до пуска АБ, м/с (км/ч)
|
206,9 (744,84) |
|
Круговое вероятное отклонение (КВО), м
|
1,5 (до 3,0 м) |
|
Тип боевой части (в зависимости от миссии)
|
термобарическая, фугасно-осколочная, кумулятивная |
|
Взрыватель
|
- |
|
Система наведения
|
Имеет инерциальную систему и спутниковую систему. Полуактивное лазерное наведение. |

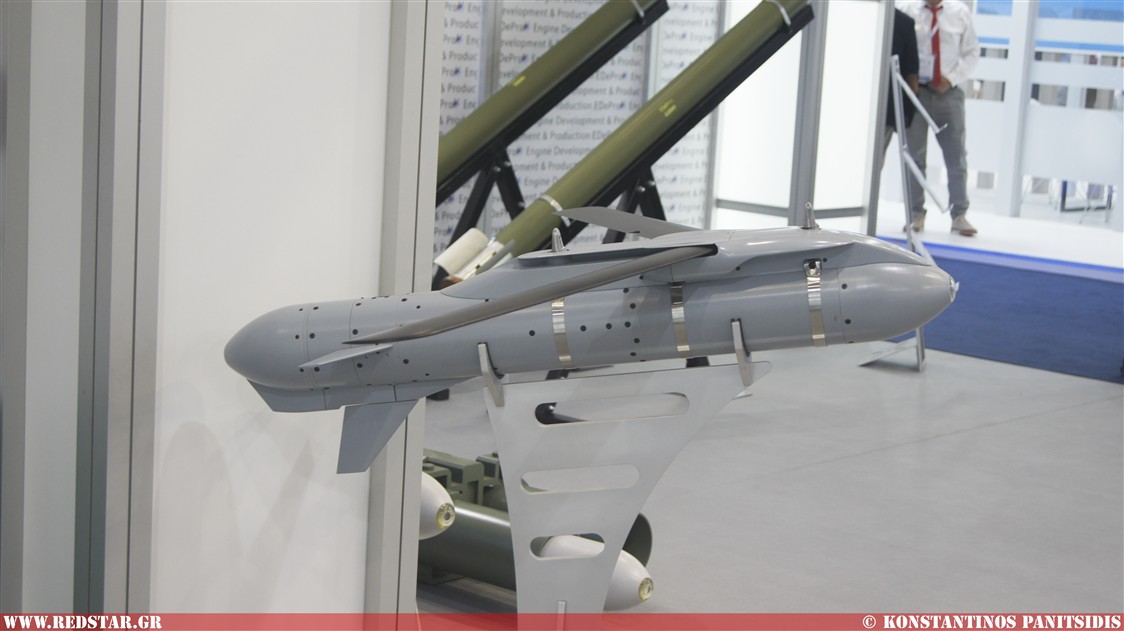

Фотографии: PGB128
