БПЛА-мишень «Дань» был разработан в начале 90-х годов (ОКБ «Сокол») для тренировки летчиков, операторов авиационных ракетных комплексов перехвата, испытания зенитных комплексов и бортовых систем вооружения самолетов-истребителей.
Оборудование: По желанию заказчика предусмотрена возможность установки РЛС бокового обзора и многоканального радиометра.
Воздушная цель «Дань» имитирует дозвуковые самолеты тактической авиации, крылатых ракет типа «Tomahawk».
БПЛА «Дань» представляет собой свободно однодвигательный, несущий моноплан с среднерасположенным прямым крылом с силовой установкой расположенной в хвостовой части Л.А. Старт БПЛА «Дань» производится с наземной пусковой установки или же с транспортно пусковой машины с применением порохового ускорителя (после взлета сбрасывается), посадка осуществляется на парашюте на специальную надувную конструкцию.

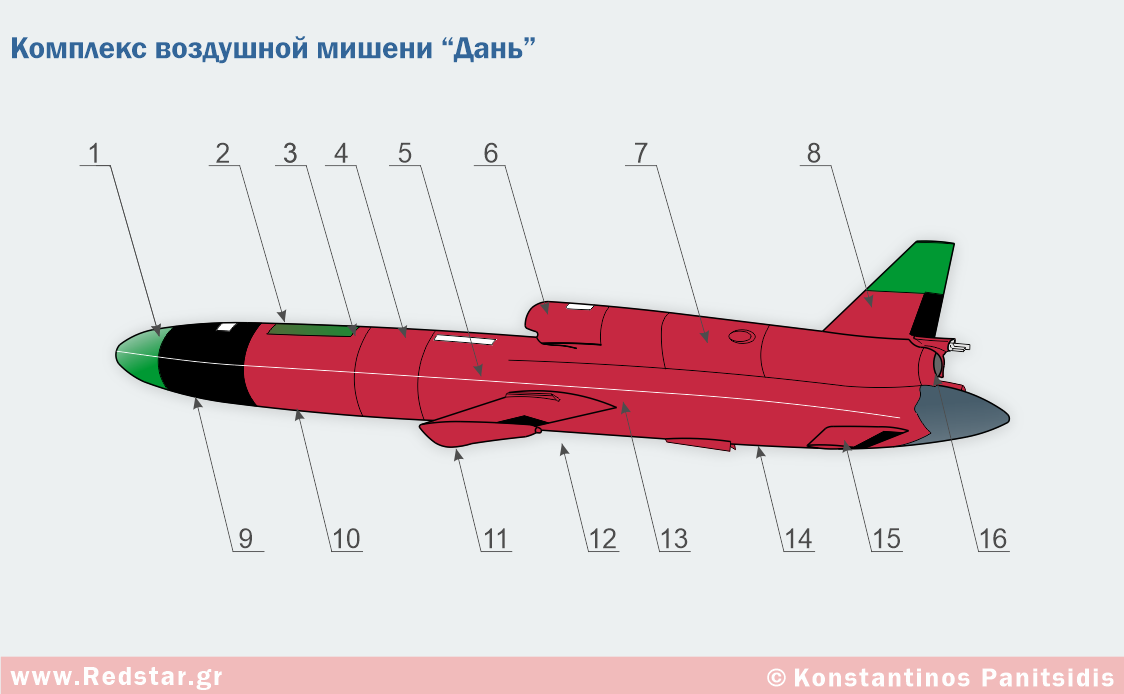

Компоновка изделия (воздушная мишень «Дань»).
1. Радиовизирование 2. Радиоуправление 3. Телеметрия 4. Автопилот 5. Система электроснабжения 6. Воздухозаборник силовой установки 7. Двигатель 8. Вертикальное оперение 9. Система посадки 10/14. Посадочные подушки безопасности 11. Законцовка крыла 12. Крыло 13. Стартовик 14. Пороховой ускоритель (условно не показан) 15. Горизонтальное оперение 16. Сопло двигателя.
В состав комплекса входят:
- БПЛА «Дань» (воздушная цель)
- Транспортно-заряжающая машина
- Транспортно-пусковая машина
- Наземные средства управления
- Средства наземного обслуживания

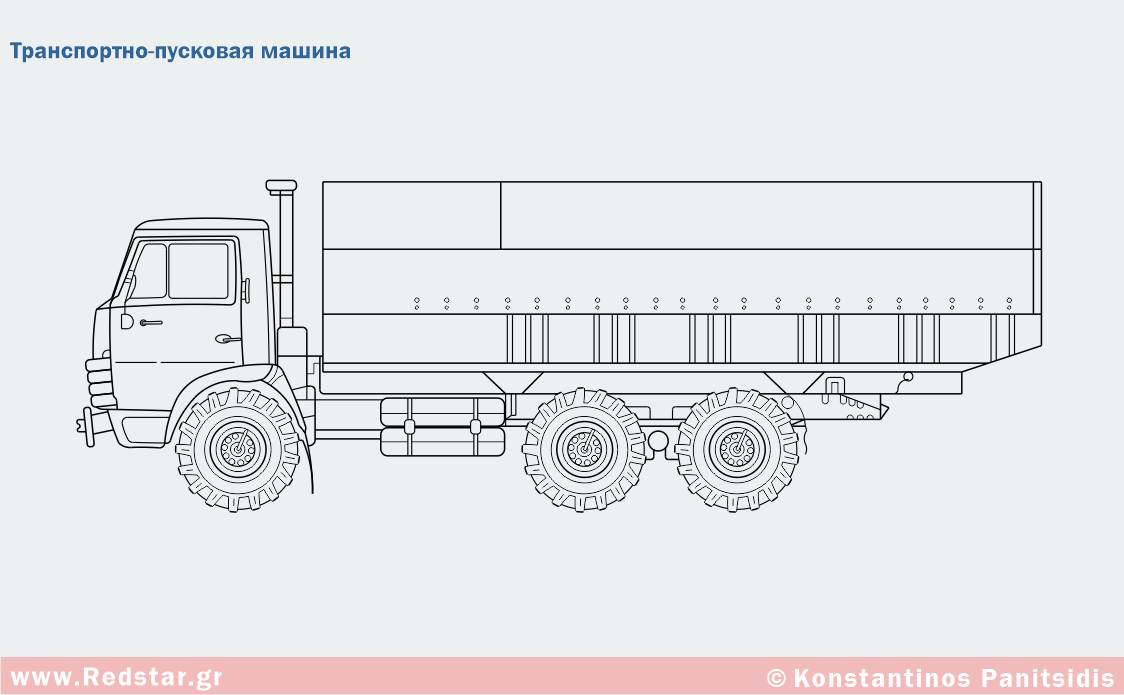

Транспортно-пусковая машина.

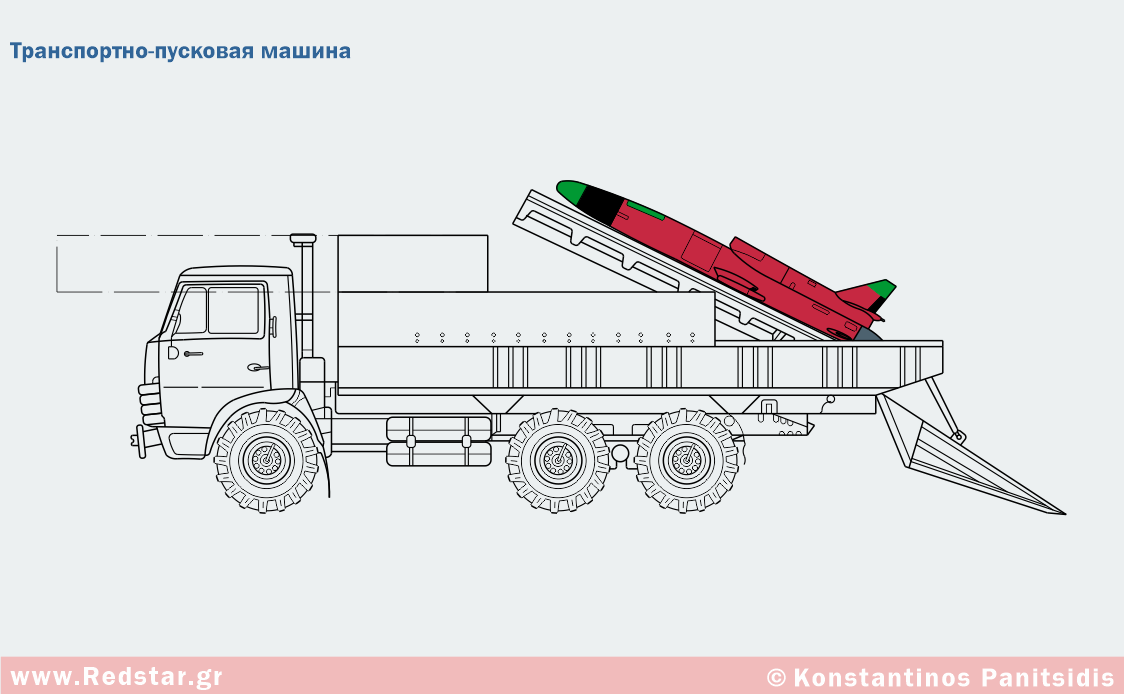

Транспортно-пусковая машина.

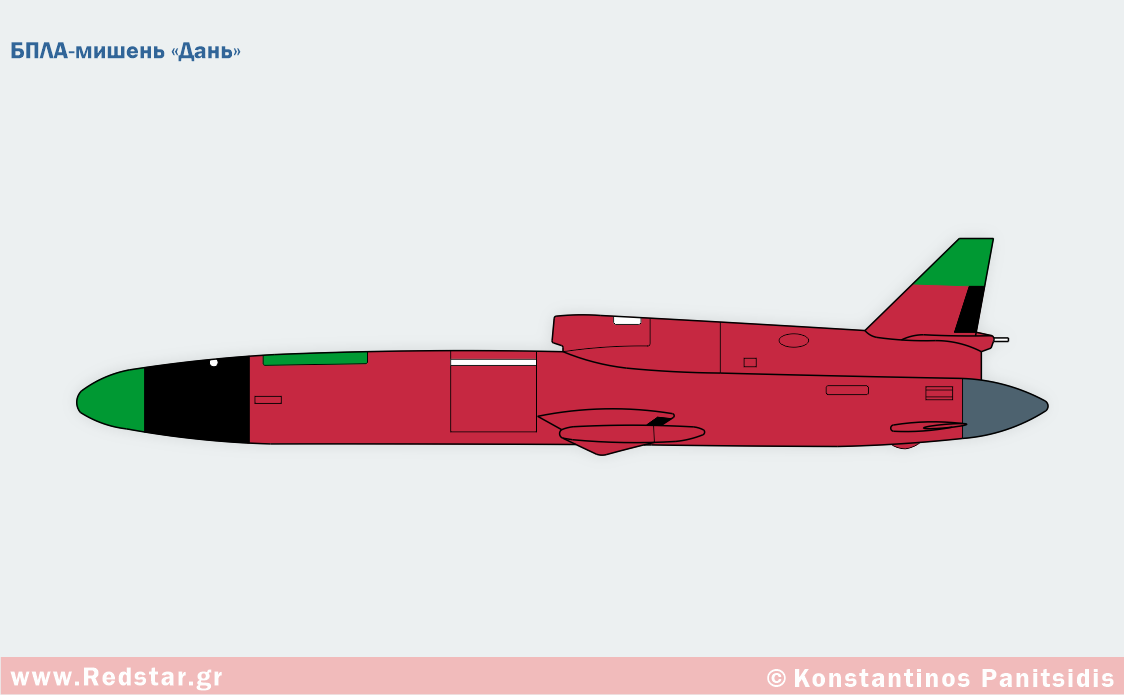

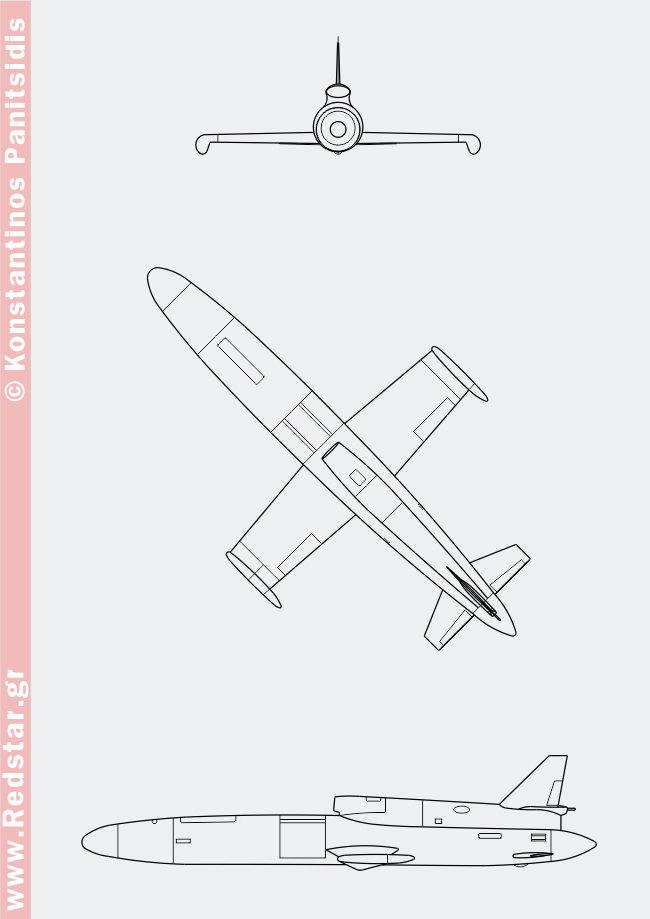

Общий вид БПЛА
ЛТХ БПЛА
|
РАЗРАБОТЧИК
|
ОКБ “Сокол” |
| СТРАНА | Россия |
|
ТИП
|
БПЛА-мишень
|
|
ЭКИПАЖ
|
- |
| СИЛОВАЯ УСТАНОВКА | Один ТРД МД-120 |
| Тяга, кгс | 1x120 |
| Тип ускорителя (сбрасываемый) |
Пороховой |
| ГЕОМЕТРИЧЕСКИЕ ДАННЫЕ | |
| Длина, м | 4,6 |
| Высота, м | 0,82 |
| Размах крыла, м | 2,7 (2,683) |
| Площадь крыла, м2 | - |
| ВЕСОВЫЕ ДАННЫЕ | |
| Максимальная взлетная, кг | 345 |
| Нормальная взлетная, кг | - |
| Масса пустого снаряженного, кг | - |
| Внутреннее топливо, кг | - |
| Боевая нагрузка, кг | Не имеет |
| ЛТХ | |
| Максимальная скорость горизонтального полета, км/ч | 300-710 (400-750) |
| Крейсерская скорость, км/ч | - |
| Максимальные эксплуатационные перегрузки, g | +9...-3 |
| Практический потолок, м | |
| - минимальная | 50 |
| - максимальная | 9.000 |
| Скороподъемность, м/мин | - |
| Дальность полета, км | |
| Продолжительность полета, мин | 25-40 (илт до 70) |
| СИСТЕМА УПРАВЛЕНИЯ | |
| Комбинированная | Программа+ радиоуправление |
| ВООРУЖЕНИЕ | Не имеет оборонительное и ударное. |

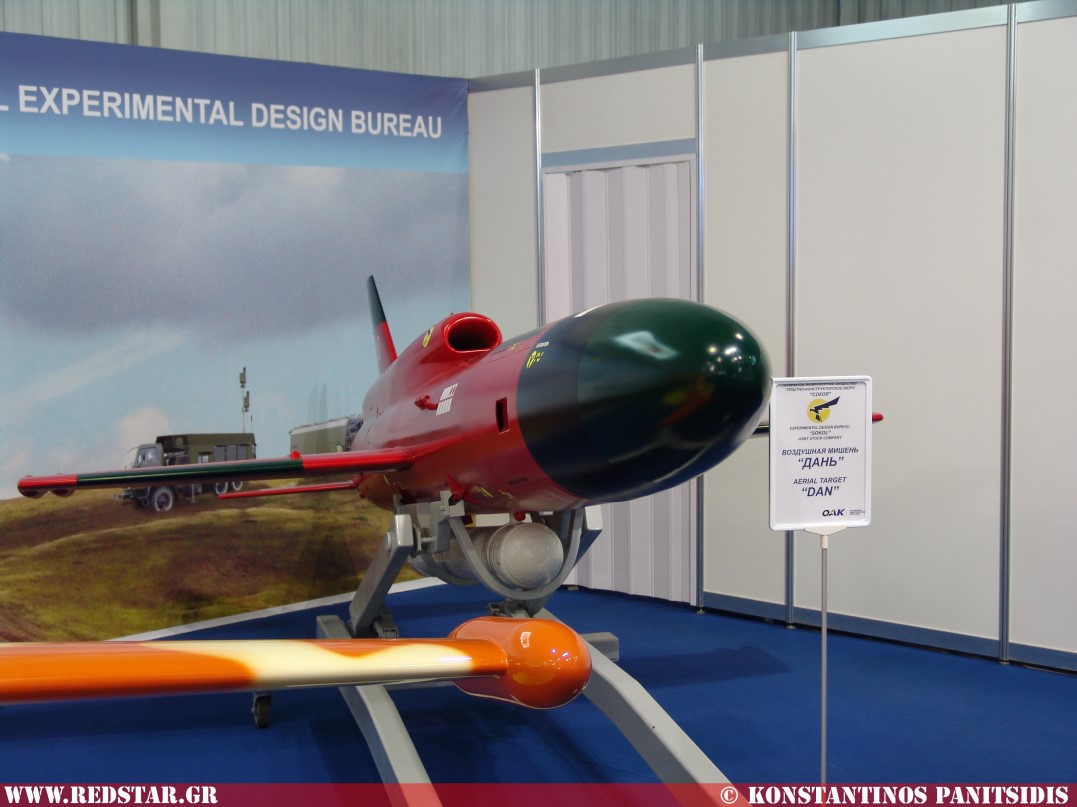

Фотографии БПЛА-мишень «Дань»
