Турбовальный авиационный двигатель ГТД-350

Однокаскадный малоразмерный газотурбинный двигатель (ГТД) со свободной турбиной взлётной мощностью 400 л. с., с осецентробежным компрессором (семь ступеней осевых и одна центробежная), одноступенчатой турбиной компрессора, трубчатой камерой сгорания, двухступенчатой свободной турбиной и промежуточным редуктором.

ГТД-350 (вид слева). Габаритный чертеж.

Серийное производство двигателя было начато в 1963 г. и продолжалось вплоть до конца девяностых годов. С 1964 г. ГТД-350 с редуктором ВР-2 серийно производился на польском заводе WSK PZL Świdnik. Всего было произведено более 11.000 двигателей.

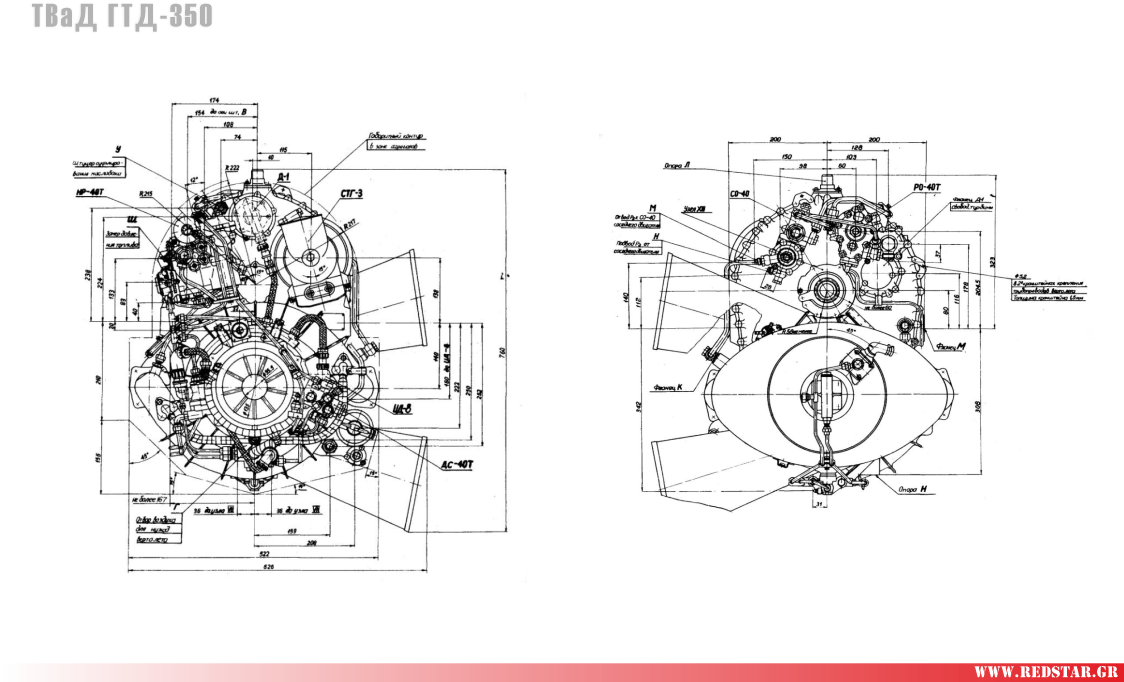

ГТД-350 (вид спереди и вид сзади). Габаритный чертеж.

ТТХ СУ

РАЗРАБОТЧИК	АО "ОДК-Климов"
СТРАНА	Россия
ТИП	Турбовальный авиационный двигатель
Применение (ЛА)	Ми-2
Топливо	Авиационный керосин, JP-4
Масло	-
Мощность эффективная взлетный режим	400 л.с.
Удельный расход топлива взлетный режим	0,365 кг/л.с.*ч
Мощность эффективная крейсерский режим	-
Удельный расход топлива крейсерский режим	-
Степень повышения давления взлетный режим	6,0
Температура газа на входе в турбину взлетный режим	1.243 K
Расход воздуха на взлетном режиме	2.2 кг/сек
ГАБАРИТНЫЕ РАЗМЕРЫ
Диаметр двигателя	-
Высота двигателя	680 мм
Ширина двигателя	522 мм
Длина двигателя	1350 мм
ВЕСОВЫЕ ДАННЫЕ
Масса двигателя	135 кг
Действующий назначенный ресурс	4.000 ч
