Όνομα κατά ΝΑΤΟ: AAM-L
Κατά καιρούς εμφανίστηκε με ονομασίες όπως: K-100, Izdeliye 172, AAM-L, KS-172, KS-1, 172S-1, R-172
Κατάσταση: Στο στάδιο αξιολόγησης
Πρόκειται για ένα βλήμα μεγάλου βεληνεκούς που προορίζεται για την αναχαίτιση και την καταστροφή κατασκοπευτικών αεροσκαφών σε μεγάλο ύψος (π.χ. TR/U-2, SR-71), AWACS, αεροσκαφών ηλεκτρονικού πολέμου και στρατηγικών βομβαρδιστικών. Το βλήμα προέρχεται από το σχεδιαστικό γραφείο "Navator", και παρουσιάστηκε για πρώτη φορά (σε ομοίωμα) το 1993. Αμέσως πήρε από τους Δυτικούς την ονομασία AAM-L. Κάποιες πληροφορίες λένε ότι ο πύραυλος KS-172 σχεδιάστηκε πάνω στην βάση του αντιαεροπορικού συστήματος S-400.
Η αρχική του καθοδήγηση προς το στόχο πραγματοποιείται από συσκευή αδρανειακής ναυτιλίας (INS) και από ενεργό ραντάρ στην τελική προσέγγιση. Η μέγιστη εμβέλεια του βλήματος υπολογίζεται στα 400 χλμ., ενώ μπορεί να εγκλωβίσει στόχους που πετούν σε ύψος από 3 μέχρι 30.000 μέτρα.
Τεχνικά χαρακτηριστικά
| ΚΑΤΑΣΚΕΥΑΣΤΗΣ | NPO Novator |
| ΧΩΡΑ | Ρωσία |
| ΤΥΠΟΣ |
Βλήμα αέρος-αέρος μεγάλου βεληνεκούς
|
|
Αεροσκάφη-φορείς
|
MiG-31M, Su-30MK, Su-35, Su-30MKI, Su-57
|
|
ΠΡΟΩΘΗΤΙΚΟ ΣΥΣΤΗΜΑ
|
Ενισχυτικός πυραυλοκινητήρας "στή σειρά" στερεών καυσίμων τύπου ZL10
|
|
Μέγιστη ώση, kgf
|
- |
|
ΔΙΑΣΤΑΣΕΙΣ
|
|
|
Μήκος, m
|
7,4
|
|
Διάμετρος, m
|
0,510
|
|
Εκπέτασμα πτερυγίων, m
|
-
|
|
Εκπέτασμα πηδαλίων ελέγχου, m
|
0,75
|
|
ΒΑΡΗ
|
|
|
Μέγιστο βάρος βλήματος (εκτόξευσης), kg
|
750
|
| Βάρος κεφαλής (πυροκεφαλής), kg |
50
|
|
ΕΠΙΔΟΣΕΙΣ
|
|
|
Μέγιστη ταχύτητα πλεύσης, km/h
|
5.310 |
|
Εγκλωβισμός στόχου, m
|
από 3 μέχρι 30.000 |
|
Ελιγμοί στόχου, g
|
12 |
| Μεγίστη ταχύτητα στόχου, m/sec (km/h) | 1.100 (4.000) |
|
Εμβέλεια, km
|
έως 400 |
|
Διαμέτρημα, mm
|
-
|
|
Τύπος κεφαλής
|
Εκρηκτική ύλη υψηλής ισχύος |
|
Ποσοστιαία πιθανότητα καταστροφής στόχου μεγέθους μαχητικού
|
- |
|
Μέθοδος καθοδήγησης
|
Αδρανειακό σύστημα ναυτιλίας + ενεργό ραντάρ. |

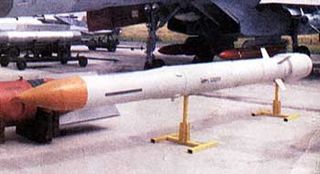

Φωτογραφίες KS-172 S-1 (AAM)
