ΣμηΕΑ – Εναέριος στόχος “Dan'”

Σε αριθμούς  Με φακό  Video

Ο εναέριος στόχος “Dan'”, εξελίχθηκε και κατασκευάστηκε από την ρωσική εταιρεία OKB “Sokol” την δεκαετία του '90. με σκοπό την κάλυψη της επιχειρησιακές και εκπαιδευτικές ανάγκες των ενόπλων δυνάμεων της Ρωσίας. Με κύριο γνώμονα την εκπαίδευση των πιλότων μαχητικών που εκπαιδεύονται στην εξαπόλυση βλημάτων αέρος-αέρος καθώς και την κάλυψη εκπαιδευτικών απαιτήσεων των αντιαεροπορικών πυροβόλων και συστημάτων.

Εξοπλισμός του ΣμηΕΑ: Κατόπιν αιτήματος του πελάτη, δίνεται η δυνατότητα εγκατάστασης ραντάρ πλευρικής σάρωσης και ένα πολυκαναλικό ραδιόμετρο.

Ο εναέριος στόχος έκτος από ελιγμούς παρέχει και την προσομοίωση (π.χ. βλήμα κρουζ Tomahawk, υποηχητικά τακτικά αεροσκάφη) της απειλής αεράμυνας με τακτικές ασύμμετρων απειλών.

Πρόκειται για ένα μονοκινητήριο αεριωθούμενο μεσοπτέρυγο αεροσκάφος /ΣμηΕΑ σταθερών πτερύγων με και στροβιλοκινητήρα εγκαταστημένο στην ούρα του σκάφους. και ουραίο πτέρωμα με κλασική διάταξη. Η απογείωσης του πραγματοποιείται  μέσω ενός το σκάφος εκτοξεύεται με την βοήθεια καταπέλτη (εκτοξευμένο) με την βοήθεια του απορροπτόμενου κινητήρα ενισχύσεως και προσγειώνεται ανακτάται στη συνεχεία με αλεξίπτωτο. Ο χειρισμός του πραγματοποιείται από το έδαφος αλλά έχει δυνατότητα και για αυτόνομη πτήση. ΣμηΕΑ μπορεί να χρησιμοποιηθεί έως και 10 φόρες.

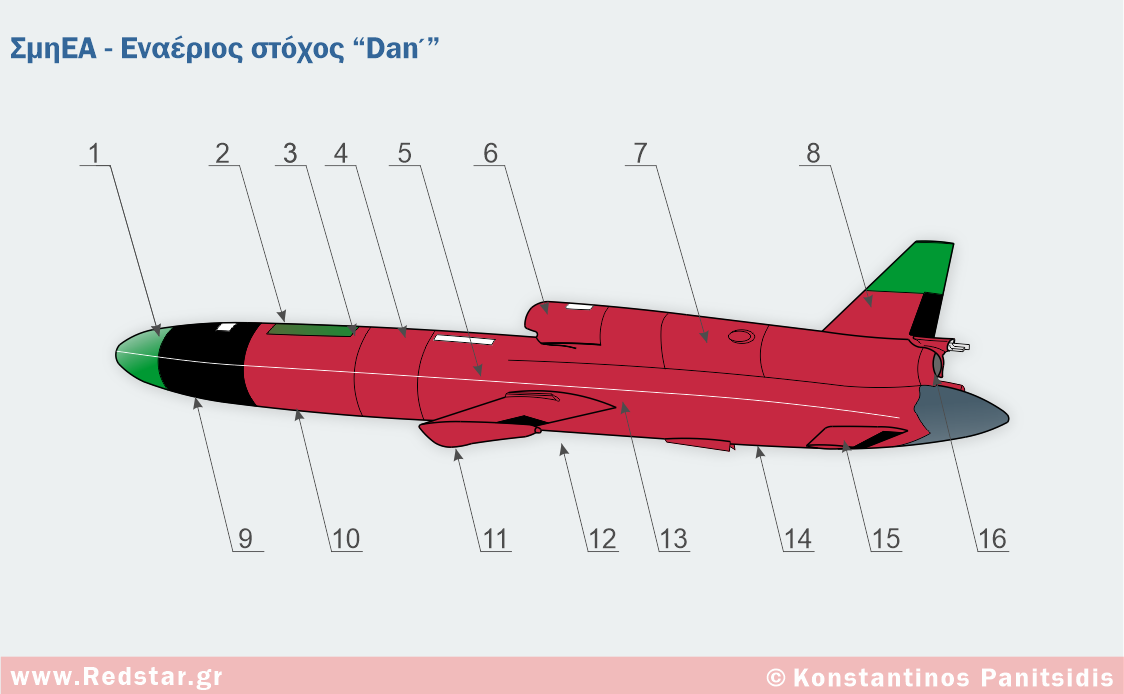

Χωρική διάταξη των συστημάτων, που απαρτίζουν το ΣμηΕΑ “Dan'” (εναέριος στόχος).

1. Ραδιοδιόπτευση (ραδιογωνιόμετρο) 2. Τηλεκατεύθυνση (τηλεκατευθυνόμενο) 3. Τηλεμετρία 4. Αυτόματος πιλότος (ελεγκτής πτήσης) 5. Σύστημα παραγωγής ηλεκτρισμού (ηλεκτρογεννήτρια) 6. Εισαγωγή αέρα κινητήρα 7. Κινητήρας 8. Κατακόρυφο σταθερό 9. Συσκευή συστήματος για προσγείωση 10/14. Αερόσακοι προσγείωσης 11. Ακροπτερύγιο 12. Πτέρυγα 13. Σύστημα υποστήριξης εκτόξευσης 14. Ενισχυτικός κινητήρας (ενδεικτικά δεν απεικονίζεται) 15. Οριζόντιο σταθερό 16. Ακροφύσιο εξαγωγής κινητήρα.

Το σύστημα περιλαμβάνει:
- εναέριο στόχο “Dan'”
- όχημα-πλατφόρμα εκτόξευσης
- σταθμό ελέγχου εδάφους του ΣμηΕΑ
- σταθμό υποστήριξης εδάφους
- όχημα μεταφοράς και περισυλλογής ΣμηΕΑ

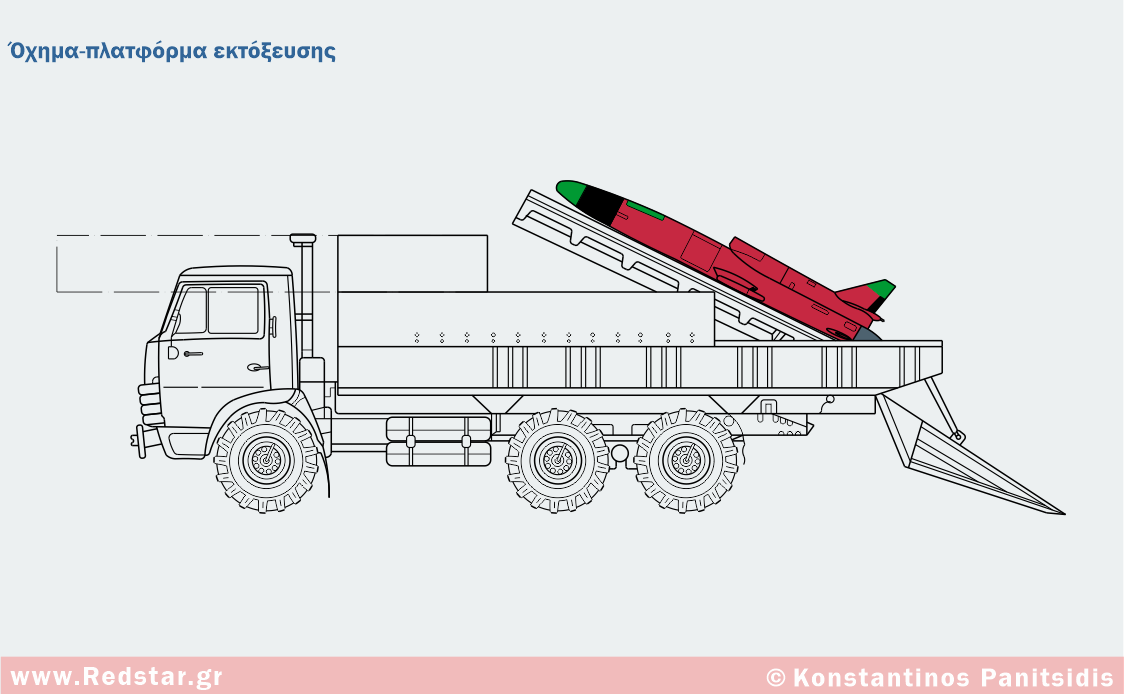

Όχημα-πλατφόρμα εκτόξευσης.

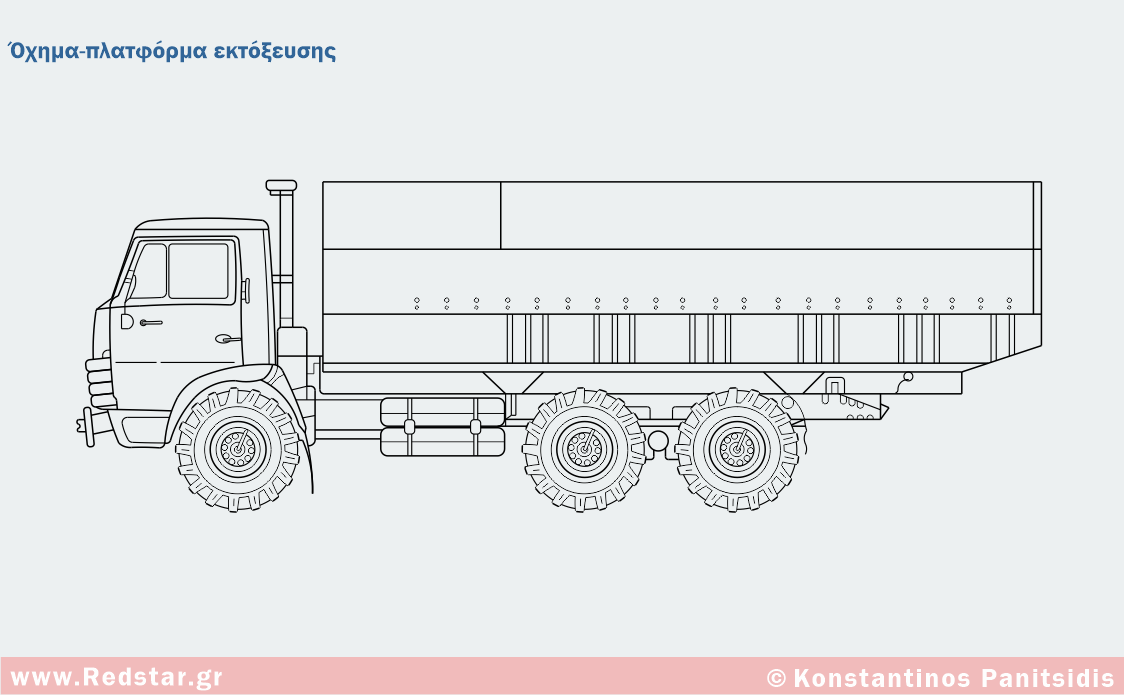

Όχημα-πλατφόρμα εκτόξευσης.

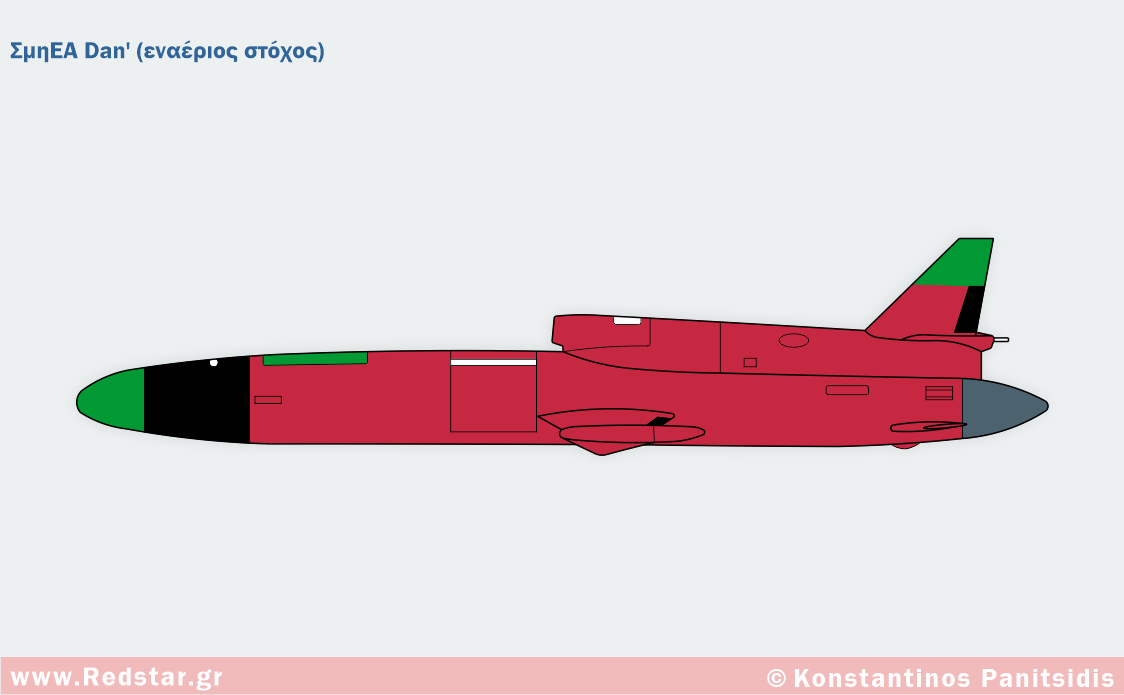

Σχέδιο τριών όψεων

Τεχνικά χαρακτηριστικά

Φωτογραφίες ΣμηΕΑ – Εναέριος στόχος  “Dan'”
