Όνομα κατά NATO: Bear-F

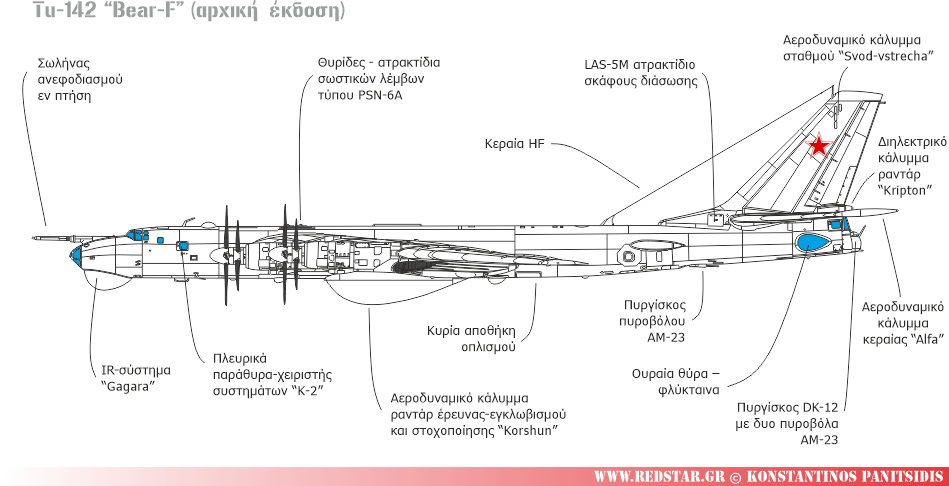

Το Tu-142 Bear-F πρωτοεμφανίστηκε το 1973 ως αεροσκάφος ανθυποβρυχιακού πολέμου μακράς εμβέλειας, εξελίχθηκε με βάση το Tu-95RC. Αεροδυναμικά και δομικά το σκάφος έφερε αρκετές βελτιώσεις και τροποποίησης (π.χ. επανασχεδιασμένο το Σ.Π., το ουραίο πτέρωμα, την πτέρυγα).
Το αεροσκάφος διαθέτει ισχυρότατο ραντάρ έρευνας-εντοπισμού και προσβολής στόχων “Korshun” (π.χ. σκαφών επιφάνειας) και δυνατότητα παρακολούθησης της μορφολογίας του εδάφους. Ο αμυντικός οπλισμός του σκάφους αποτελείται από δυο δίδυμα πυροβόλα AM-23M των 23 mm καθοδηγούμενο από ραντάρ στην ουρά. Ο επιθετικός οπλισμός περιλαμβάνει ανθυποβρυχιακές τορπίλες των 450 mm, τορπίλες κατά πλοίων των 533 mm, βόμβες βυθού καθώς και έως οκτώ βλήματα εναντίον πλοίων Kh-35 αναρτημένους σε εξωτερικούς φορείς.
Το Tu-142 έχει την δυνατότητα μεταφοράς πλήρους σειράς ανθυποβρυχιακών τορπιλών AT-1, AT-1M, AT-2, AT-2M, βλήματα APR-3Ε (τορπίλη αεροπορικού τύπου), νάρκη βυθού MDM-3 ή MDM-6, ανθυποβρυχιακή βόμβα τύπου S-3V, τορπίλη UMGT-1ME, βόμβες βυθού και άλλων όπλων).
| Πινάκας τεχνικών χαρακτηριστικών ανθυποβρυχιακών τορπιλών |
| APR-2: Βάρος 575 kg, μήκος 3700 mm, διαμέτρημα 350 mm, επιχειρησιακό βάθος 600 m, ταχύτητα / ταχύτητα βύθισης 115/-. Παράμετροι συστήματος υδροακουστικής συσχέτισης: Ακτίνα ανίχνευσης στόχου έως 1.500 m, διάγραμμα ακτινοβολίας, / διόρθωση τροχιάς 90οx45o/-. Σύστημα προώθησης: Πύραυλος στερεού προωθητικού (καυσίμου). Βάρος πυροκεφαλής (σε ισοδύναμο TNT) 100 kg. |
| APR-3E: Βάρος 550 kg, μήκος 3600 mm, διαμέτρημα 350 mm, επιχειρησιακό βάθος έως 800 m, ταχύτητα / ταχύτητα βύθισης έως 120/-. Παράμετροι συστήματος υδροακουστικής συσχέτισης: Ακτίνα ανίχνευσης στόχου έως 2.000 m, διάγραμμα ακτινοβολίας, / διόρθωση τροχιάς 90οx45o/-. Σύστημα προώθησης: σύνθετο στερεό-τούρμπο-waterjet. Βάρος πυροκεφαλής (σε ισοδύναμο TNT) 74 kg. |
| S-3V: Βάρος 94 kg, μήκος 1300 mm, διαμέτρημα 211 mm, επιχειρησιακό βάθος - m, ταχύτητα / ταχύτητα βύθισης -/60. Παράμετροι συστήματος υδροακουστικής συσχέτισης: Ακτίνα ανίχνευσης στόχου 600 m μέγιστο, διάγραμμα ακτινοβολίας, / διόρθωση τροχιάς -/120o. Σύστημα προώθησης: βαρυτική βύθιση λόγω βαρύτητας. Βάρος πυροκεφαλής (σε ισοδύναμο TNT) 19 kg (υψηλής εκρηκτικότητας). |
Νάρκες βυθού
.jpg "Νάρκη MDM-2 mod.1 © www.ktrv.ru (JSC “Tactical Missiles Corporation”)") |
.jpg "Νάρκη MDM-3 mod.1 © www.ktrv.ru (JSC “Tactical Missiles Corporation”)") |
| Νάρκη MDM-2 mod.1 © www.ktrv.ru (JSC “Tactical Missiles Corporation”) | Νάρκη MDM-3 mod.1 © www.ktrv.ru (JSC “Tactical Missiles Corporation”) |
Πίνακας τορπιλών
| AT-1: Διαμέτρημα - mm, μήκος 3,930 m, διάμετρος κορμού 0,45 m, βάρος 550 kg, βάρος κεφαλής 70 (150) kg. Επιχειρησιακό βάθος 20-200 m, ταχύτητα 27 knots. Επιχειρησιακή εμβέλεια 5.000 m. Ύψος άφεσης - m. Ταχύτητα αεροσκάφους κατά την άφεση της τορπίλης 120 km/h. |
| AT-1M: Διαμέτρημα 450 mm, μήκος - m, διάμετρος κορμού - m, βάρος 560 kg, βάρος κεφαλής 70 kg. Επιχειρησιακό βάθος 20-200 m, ταχύτητα 27 knots. Επιχειρησιακή εμβέλεια 5.000 m. Ύψος άφεσης - m. Ταχύτητα αεροσκάφους κατά την άφεση της τορπίλης 120 km/h. |
| AT-2: Διαμέτρημα 533 mm, μήκος 4,8 m, διάμετρος κορμού - m, βάρος 1.050 kg, βάρος κεφαλής 80 kg. Επιχειρησιακό βάθος 20-400 m, ταχύτητα 25-40 knots. Επιχειρησιακή εμβέλεια 7.000 m. Ύψος άφεσης 450-2.000 m. Ταχύτητα αεροσκάφους κατά την άφεση της τορπίλης 600 km/h. |
| APR-1: Διαμέτρημα 350 mm, μήκος 3,7 m, διάμετρος κορμού - m, βάρος 650 kg, βάρος κεφαλής 80 kg. Επιχειρησιακό βάθος 25-420 m, ταχύτητα 20-25 ή 50-60 knots. Επιχειρησιακή εμβέλεια 800-900 m. Ύψος άφεσης 450-2.000 m. Ταχύτητα αεροσκάφους κατά την άφεση της τορπίλης 300-800 km/h. |
Σχέδιο τριών όψεων
Τεχνικά χαρακτηριστικά
| ΚΑΤΑΣΚΕΥΑΣΤΗΣ | OKB Tupolev |
| ΧΩΡΑ | Ρωσία |
| ΤΥΠΟΣ |
Ανθυποβρυχιακού πολέμου
|
| ΠΛΗΡΩΜΑ | 10, άτομα |
| ΠΡΟΩΘΗΤΙΚΟ ΣΥΣΤΗΜΑ | Τέσσερις ελικοστρόβιλοι ΝΚ-12MP (MV), με έλικες δύο σειρών αντιπεριστρεφόμενων πτερυγίων μεταβλητού βήματος |
| Μέγιστη ισχύ, e.h.p. | 4x15.000 |
| ΔΙΑΣΤΑΣΕΙΣ | |
| Μήκος, m | 49,50 |
| Ύψος αεροσκάφους, m | 12,12 |
| Εκπέτασμα πτέρυγας, m | 51,20 |
| Επιφάνεια πτέρυγας, m2 | 311,10 |
| ΒΑΡΗ | |
| Μέγιστο βάρος απογείωσης, kg | 185.000 |
| Κανονικό βάρος απογείωσης, kg | - |
| Βάρος κενό, kg | 80.000 |
| Εσωτερικά μεταφερόμενα καύσιμα, kg | 87.000 |
| Βάρος οπλικού φορτίου, kg | 11.340 |
| ΕΠΙΔΟΣΕΙΣ | |
| Μέγιστη ταχύτητα, km/h | 825 |
| Ταχύτητα ταξιδιού, km/h | 711 |
| Μεγίστη εμβέλεια (με ωφέλιμο φορτίο 11.340 kg), km | 12.550 |
| Ακτίνα δράσης, km | 6.400 |
| Επιχειρησιακή οροφή, m | 13.500 |
| Όρια φόρτισης, g | - |
| ΟΠΛΙΣΜΟΣ | Ο μόνιμος οπλισμός αποτελείται από δυο πυροβόλα AM-23 των 23 mm , το όποιο βρίσκεται στο ουραίο πτέρωμα σε πυργίσκο. Μεταφορά έως 8 βλήματα Kh-35 σε εξωτερικούς φορείς μεταφοράς οπλισμού κάτω από την πτέρυγα. Εσωτερικό διαμέρισμα: μεταφορά τορπίλες, βόμβες βυθού κ.α. |
