Ελικοστροβιλοκινητήρας TV7-117SM

Σε αριθμούς  Με φακό  Video

Εργοστασιακή ονομασία – izdeliye 65

Πρόκειται για εκσυγχρονισμένη έκδοση του κινητήρα TV7-117S, η οποία αναπτύχθηκε στα μέσα της δεκαετίας του 2000. Ο κινητήρας έχει σχεδιαστεί για χρήση σε αεροσκάφη τύπου Ilyushin Il-114-300 και πληροί τις σύγχρονες απαιτήσεις, προσφέροντας χαμηλή κατανάλωση καυσίμου, μεγαλύτερη διάρκεια ζωής, αυξημένη αξιοπιστία και βελτιωμένη περιβαλλοντική απόδοση για ελικοστροβιλοκινητήρες της κατηγορίας του.
Ο κινητήρας έχει σχεδιαστεί με προδιαγραφές σπονδυλωτής (modular) συναρμολόγησης, γεγονός που εξασφαλίζει χαμηλό λειτουργικό κόστος και μειωμένες εργατοώρες κατά τη συντήρηση.

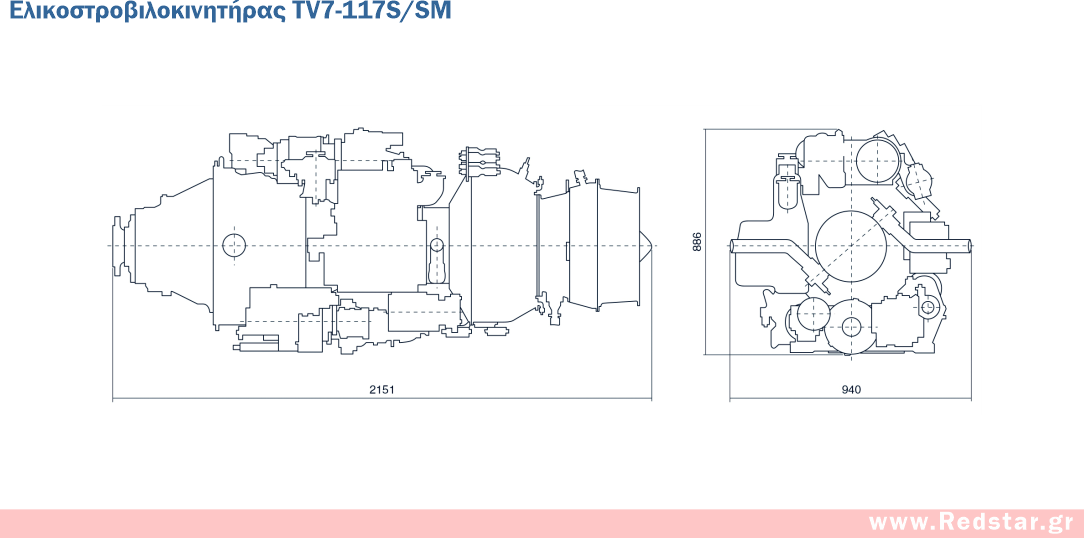

Ελικοστροβιλοκινητήρας TV7-117S/SM. Διαστατικό σχέδιο.

Δομή και βασικά χαρακτηριστικά
Ο κινητήρας αποτελείται από:
- συνδυασμό αξονικού–φυγοκεντρικού συμπιεστή (πενταβάθμιο αξονικό και μονοβάθμιο φυγοκεντρικό)
- δακτυλιοειδή θάλαμο καύσης
- διβάθμιο ελεύθερο στρόβιλο
- υποπολλαπλασιαστή (κιβώτιο μείωσης στροφών) για την κίνηση της έλικας κύριο κιβώτιο οδοντωτών τροχών (ταχυτήτων) κινήσεως έλικα
- ψηφιακό σύστημα ελέγχου πλήρους αρμοδιότητας (FADEC) τύπου BARK-765

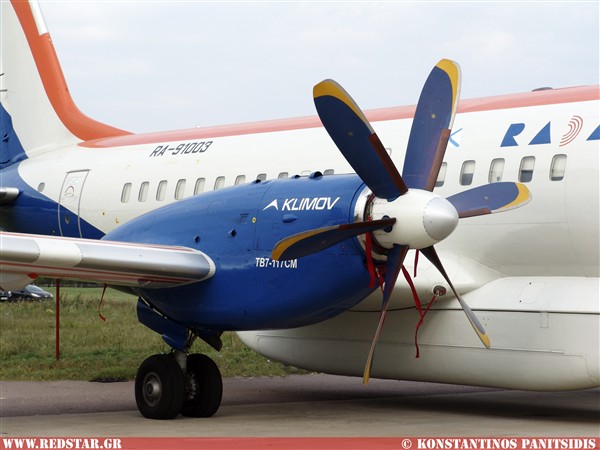

Ο ελεύθερος στρόβιλος, μέσω κιβωτίου οδοντωτών τροχών (μειωτήρα στροφών), μεταδίδει την κίνηση σε εξάφυλλη έλικα τύπου SV-34 (M), διαμέτρου 3,6 m.

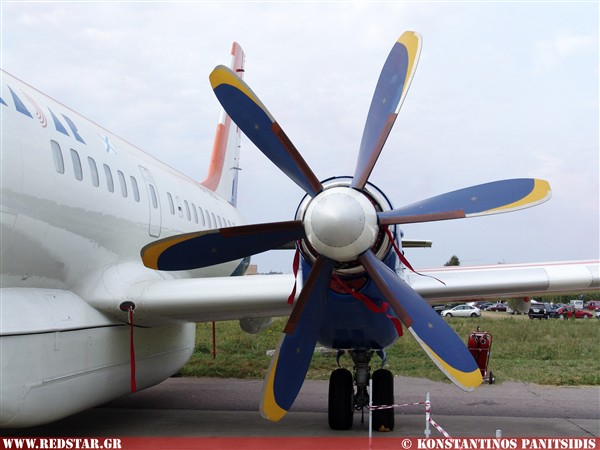

Ο κινητήρας κινεί εξάφυλλη έλικα πλήρως αναστρέψιμης πτέρωσης τύπου SV-34 (M) της εταιρείας Aerosila JSC, η οποία είναι εξ ολοκλήρου κατασκευασμένη από σύνθετα πολυμερή υλικά.

Επιδόσεις
Αποδιδόμενη ισχύς απογείωσης: 3050 kgf
Μέγιστη ταχύτητα αεροσκάφους: 575 km/h
Επιχειρησιακή οροφή: 7.200 m

Εκδόσεις
Το 2017 ελήφθη απόφαση για την αντικατάστασή του από τη βελτιωμένη έκδοση TV7-117ST, η οποία αποτελεί τροποποιημένη εκδοχή με αυξημένη ισχύ και βασίζεται στο TV7-117SM.
Είναι επίσης δυνατή η χρήση του κινητήρα και σε άλλα αεροσκάφη της ίδιας κατηγορίας.
