Εργοστασιακή ονομασία: izdeliye S-71M (κωδικός «Monokhrom»)
Πρώτη πτήση: 18 Απριλίου 2023
Κατάσταση: Στάδιο αξιολόγησης (2026)
Σημείωση: Είναι γνωστό ως τροποποιημένο (transformed) αεροεκτοξευόμενο ΣμηΕΑ με πολεμική γόμωση (βλ. ευρεσιτεχνία Ru). Αναφέρεται επίσης και ως αεροεκτοξευόμενο περιπλανώμενο πυρομαχικό.

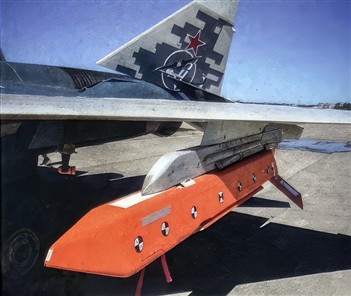

Το προηγμένο αεροεκτοξευόμενο περιπλανώμενο πυρομαχικό «Monokhrom» αναπτύχθηκε από την JSC UAC “Sukhoi”. Σύμφωνα με ανεπιβεβαίωτες αναφορές, η παραγωγή του ενδέχεται να αναληφθεί από την Tactical Missiles Corporation JSC.
Το «Monokhrom» έχει σχεδιαστεί με γνώμονα τη διατήρηση όσο το δυνατόν χαμηλότερου ίχνους ραντάρ. Η αεροδυναμική διαμόρφωση του ρύγχους είναι τραπεζοειδούς σχήματος, με εκτιμώμενη επιφάνεια ανακλαστικότητας ραντάρ (RCS) 0,007–0,01 m². Διαθέτει πτυσσόμενες πτέρυγες και ουραίο πτέρωμα τύπου V.
Το περιπλανώμενο πυρομαχικό είναι εξοπλισμένο με τροποποιημένο κινητήρα μικρών διαστάσεων πολλαπλών χρήσεων διπλής ροής TRDD-50, εγκατεστημένο στο οπίσθιο τμήμα της ατράκτου. Ο κινητήρας παρέχει ώση 220 kgf (μέγιστη ώση 450 kgf), ενώ η ειδική κατανάλωση καυσίμου ανέρχεται σε 0,71 kg/(kgf·h). Παραλλαγές του ίδιου κινητήρα χρησιμοποιούνται επίσης σε πυραύλους όπως οι Kh-101, Kh-35 και Kh-59.

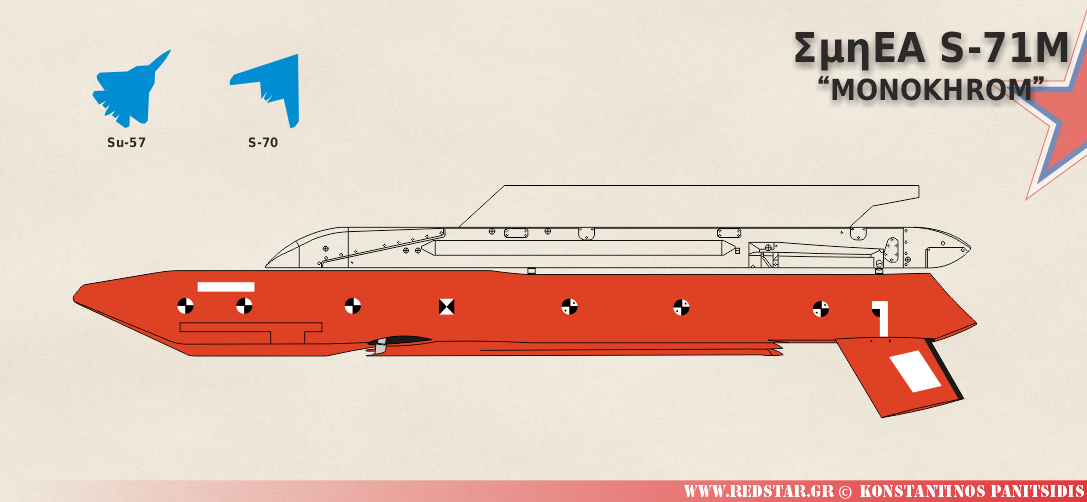

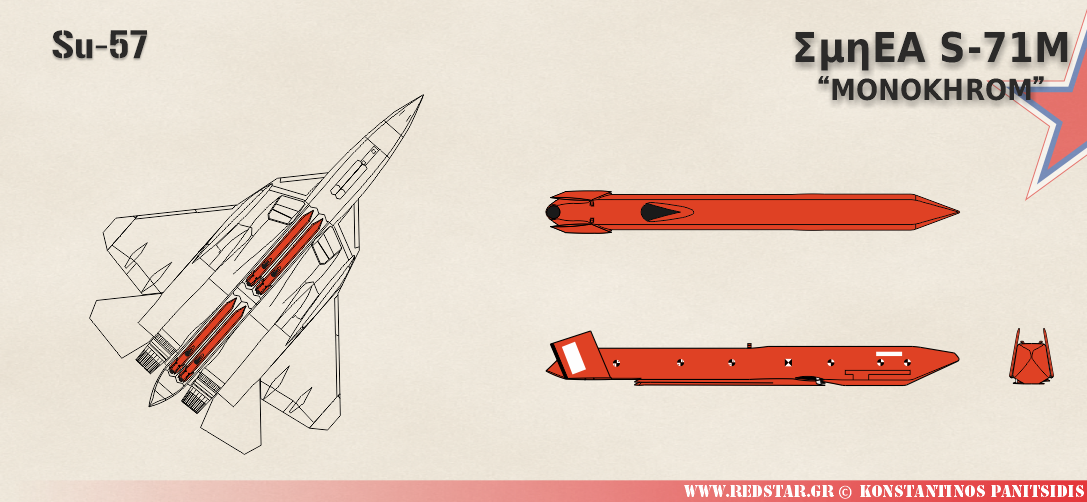

Το σύστημα έχει σχεδιαστεί ώστε να μπορεί να μεταφέρεται στις εσωτερικές αποθήκες όπλων μαχητικών πέμπτης γενιάς, καθώς και σε UCAV/UAV (π.χ. Su-57, S-70 και άλλα εναέρια μέσα της κατηγορίας). Παράλληλα, υπάρχει η δυνατότητα μεταφοράς και σε εξωτερικούς φορείς οπλισμού.
Το περιπλανώμενο πυρομαχικό S-71M «Monokhrom» θεωρείται πιθανότατα ένα υβριδικό σύστημα που συνδυάζει τις λειτουργίες πυραύλου κρουζ και αεροεκτοξευόμενου περιπλανώμενου πυρομαχικού. Ανάλογα με την αποστολή, μπορεί να εξοπλιστεί με διάφορους τύπους πυροκεφαλής, όπως θραυσματική ή διατρητική υψηλής ισχύος, βάρους έως 150 kg.

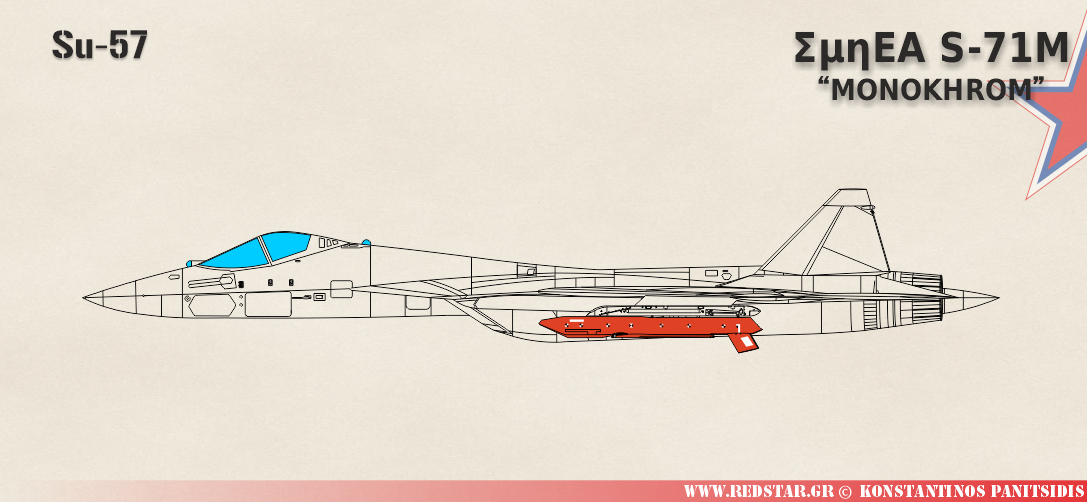

Su-57 με ΣμηΕΑ S-71M αναρτημένο σε εξωτερικό φορέα οπλισμού.
Το «Monokhrom» διαθέτει ικανότητα παρακολούθησης του εδαφικού ανάγλυφου, με σύστημα εξομάλυνσης πτήσης σε χαμηλά ύψη 20–75 m πάνω από το έδαφος και 5–15 m πάνω από υδάτινες επιφάνειες. Παρέχει επίσης αυτόνομη ανίχνευση στόχων, με δυνατότητα ανεξάρτητης λήψης απόφασης εμπλοκής, ανάλογα με την προτεραιότητα της απειλής.

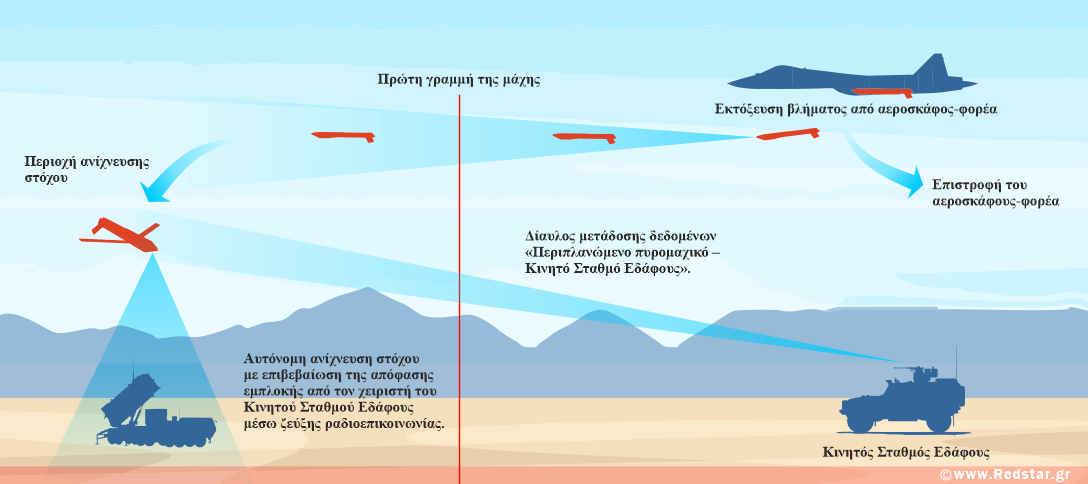

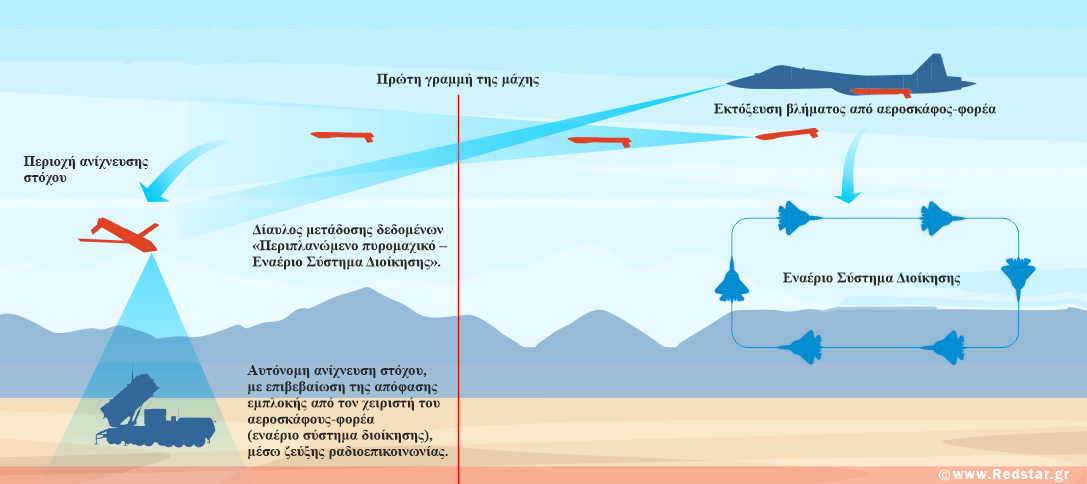

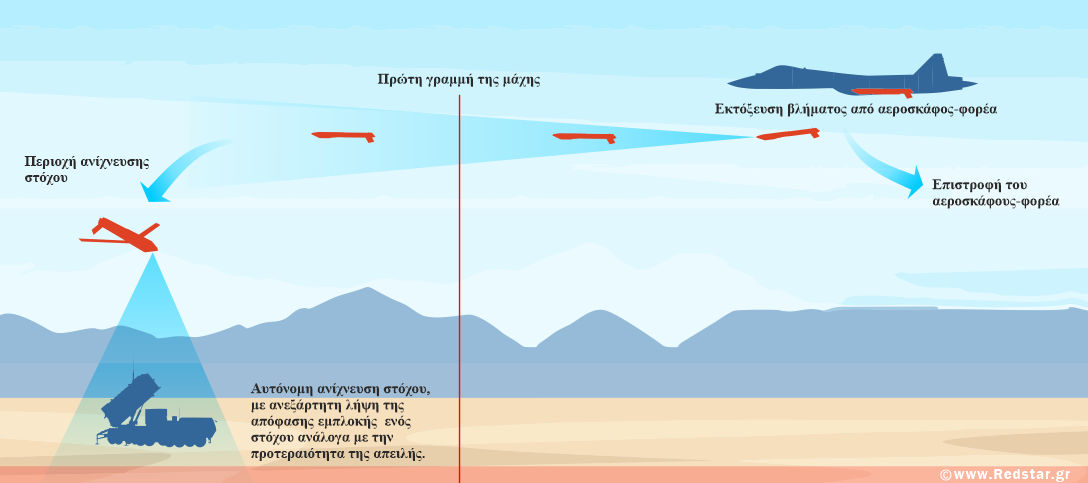

Σχεδιάγραμμα ανίχνευσης και προσβολής στόχου του περιπλανώμενου πυρομαχικού S-71M «Monokhrom». Η εικόνα προέρχεται από δημοσίευση της Rospatent © Rospatent και ανακατασκευάστηκε από το Redstar.gr.

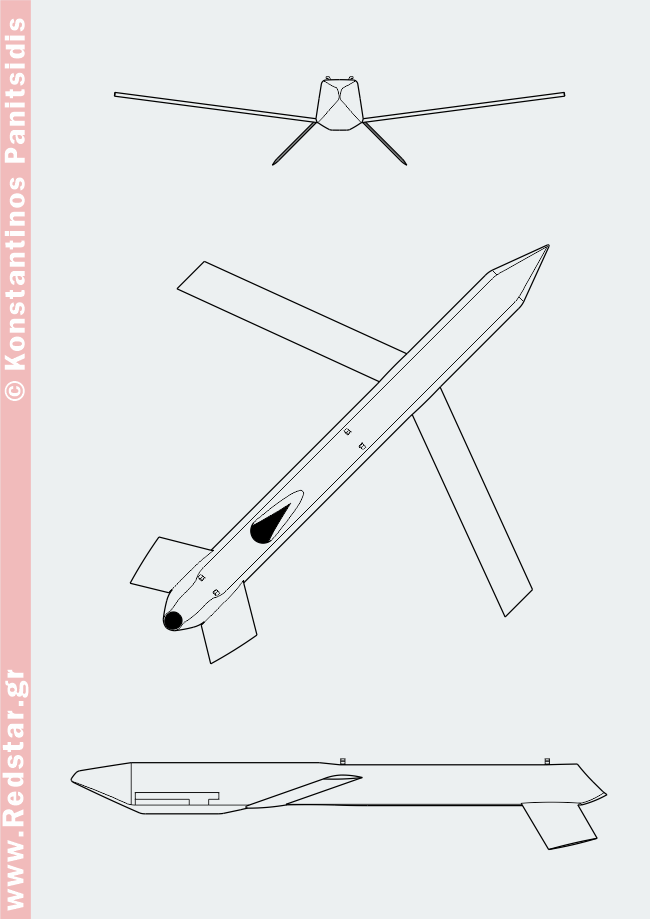

Σχέδιο τριών όψεων
Τεχνικά χαρακτηριστικά
| ΚΑΤΑΣΚΕΥΑΣΤΗΣ | Tactical Missiles Corporation JSC (JSC UAC “Sukhoi”) |
| ΧΩΡΑ | Ρωσία |
| ΤΥΠΟΣ |
Αεροεκτοξευόμενο περιπλανώμενο πυρομαχικό
|
| Αεροσκάφη-φορείς (εναέρια μέσα) |
Su-57, UAV/UCAV S-70
|
| ΠΛΗΡΩΜΑ | - |
| ΠΡΟΩΘΗΤΙΚΟ ΣΥΣΤΗΜΑ | Ένας στροβιλοανεμιστήρας διπλής ροής TRDD-50 |
| Μέγιστη ώση, kgf | 175 - 220 (450) |
| ΔΙΑΣΤΑΣΕΙΣ | |
| Μήκος, m | 4,00 |
| Ύψος, m | 0,55 |
| Εκπέτασμα πτέρυγας, m | 3,43 (μέγιστο εκπέτασμα πτέρυγας) |
| Πλάτος ατράκτου, m | 0,35 |
| Επιφάνεια πτέρυγας, m2 | - |
| ΒΑΡΗ | |
| Βάρος εκτόξευσης, kg | 650-700 |
| Βάρος πυροκεφαλής, kg | 100 έως 150 |
| Βάρος εκρηκτικής ύλης, kg | - |
| Τύπος πυροκεφαλής | Θραυσματική ή διατρητική υψηλής ισχύος |
| ΣΥΣΤΗΜΑ ΚΑΘΟΔΗΓΗΣΗΣ | Προηγμένο ψηφιακό σύστημα αδρανειακής πλοήγησης με μονάδα διόρθωσης GLONASS/GPS, ραδιοϋψομετρικό ραντάρ και ηλεκτροοπτικό αισθητήρα συσχέτισης. Είναι δυνατή η χρήση διφασματικής υπέρυθρης κεφαλής καθοδήγησης θερμικής απεικόνισης, μεσαίου και μεγάλου μήκους κύματος, με μήκη κύματος λειτουργίας 3–5 μm και 8–12 μm, αντίστοιχα. Το σύστημα είναι εξοπλισμένο με ενσωματωμένο έξυπνο σύστημα αναζήτησης και καθοδήγησης που βασίζεται σε νευρωνικό δίκτυο. |
| ΕΠΙΔΟΣΕΙΣ | |
| Μέγιστη ταχύτητα, km/h | 1164 (1133) |
| Ταχύτητα ταξιδιού, km/h | - |
| Επιχειρησιακή οροφή, m | 8.000 |
| Πτήση σε χαμηλά ύψη, m | |
| - έδαφος | 20-75 |
| - υδάτινη επιφάνεια | 5 έως 15 |
| Εμβέλεια, km | 200-350 |
| Αυτονομία, min | - |
| «υπογραφή» ραντάρ (ίχνος αεροσκάφους RCS), m2 | 0,007 - 0,01 |
