“Orion” Μη επανδρωμένο αεροσκάφος

Σε αριθμούς  Με φακό  Video

Χαμηλοπτέρυγο μονοπλάνο με ουραίο πτέρωμα σε διάταξη τύπου “V” και ωστική έλικα. Εξελίχθηκε από την ρωσική εταιρεία Kronshtadt Group ως ένα σύστημα αναγνώρισης με ικανότητα χαρτογράφησης του εδάφους και διαβίβασης συντεταγμένων στόχων. Σχεδιαστικά το αεροσκάφος είναι αντίστοιχο του αμερικάνικου MQ-1 Predator / MQ-9 Reaper. Τα πρωτότυπο αεροσκάφος είναι εξοπλισμένο με κινητήρα Rotax 914, ισχύος 86 kW (115 ίπποι), εξοπλισμένος με υπερσυμπιεστή, μονή έλικα σταθερού βήματος τύπου AV-115, διαμέτρου 1,9 μέτρα. Τα αεροσκάφη της σειριακής παραγωγής θα φέρει ρωσικής προέλευσης κινητήρα τύπου APD110/120. Το Orion έχει δυνατότητα μεταφοράς ηλεκτρονικού εξοπλισμού ISR, FLIR, ραντάρ SAR και άλλων συστημάτων.

Η παρθενική του πτήση έγινε στις 15 Οκτωβρίου 2016.

Ένα πλήρες σύστημα Orion περιλαμβάνει: 6 ΜΕΑ (UAV), έναν σταθμό ελέγχου , επικοινωνιών, και συστήματα αυτόματης απογείωσης και προσγείωσης.

Πτήσεις σε συνθήκες παγοποίησης, αυτόματο έλεγχο πτήσης, χαμηλή ακουστική ορατότητα, άτρακτο κατασκευασμένη από συνθετικά υλικά, ηλεκτρικά συστήματα αεροσκαφών, Σύστημα ραδιο- και ηλεκτρονικης αναγνώρισης.

Έκδοση του ORION με ψηφιακό σύστημα αεροφωτογράφησης υψηλής ανάλυσης.

Έκδοση του ORION με ραντάρ πολλαπλών λειτουργιών.

Σύμφωνα με το φόρουμ “Στρατός 2017” το οποίο πραγματοποιήθηκε τον Αύγουστο 2017, είχαν παρουσιαστεί κατευθυνόμενες βόμβες των 25 kg και 50 kg, της “OKB Aviaavtomatika” και της “VAIS-Technika”. Είχαν αναφορές για δοκιμές βομβών και ρίψεις από το Orion.

Επίσης η εταιρείες Corporation Tactical Missile Weapons (KTRV) και η “Kronstadt” αναπτύσσουν παράλληλα τηλεκατευθυνόμενα όπλα για χρήση ειδικά από τα UAV.

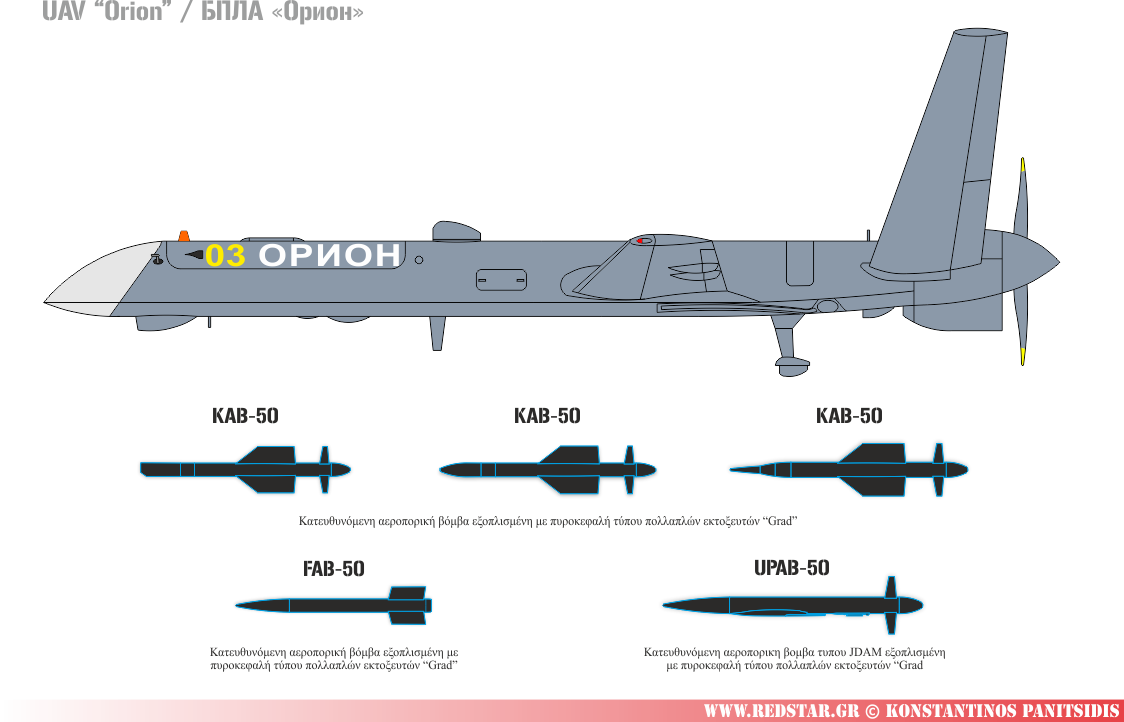

Μη επανδρωμένο αεροσκάφος κατηγορίας MALE, σε διαμόρφωση αναγνώρισης και κρούσης (σύμφωνα με το φόρουμ “Στρατός 2020”, Ρωσία).

FAB-50: Κατευθυνόμενη αεροπορική βόμβα εξοπλισμένη με πυροκεφαλή τύπου πολλαπλών εκτοξευτών “Grad”.

KAB-50: Κατευθυνόμενη αεροπορική βόμβα εξοπλισμένη με πυροκεφαλή τύπου πολλαπλών εκτοξευτών “Grad” (η βόμβα μπορεί να φέρει σύστημα καθοδήγησης όπως: δορυφορική, λέιζερ, TV και θερμική καθοδήγηση). Κατασκευαστής: JSC Kronstadt. Βάρος: 46 kg. Βάρος πυροκεφαλής: 37 kg. Τύπος πυροκεφαλής: Blast-effect High-explosive, HEAT, Fuel air explosive. Διαστάσεις: Μήκος 1700 mm. Εκπέτασμα πτερυγίων 290 mm. Διάμετρος 120 mm.

UPAB-50: Κατευθυνόμενη αεροπορική βόμβα τύπου JDAM εξοπλισμένη με πυροκεφαλή τύπου πολλαπλών εκτοξευτών “Grad”. Κατασκευαστής: JSC Kronstadt. Βάρος: 50 kg. Βάρος πυροκεφαλής: 37 kg. Τύπος πυροκεφαλής: Blast-effect High-explosive, HEAT, Fuel air explosive. Διαστάσεις: Μήκος 1700 mm. Εκπέτασμα πτέρυγας 900 mm. Διάμετρος 120 mm.

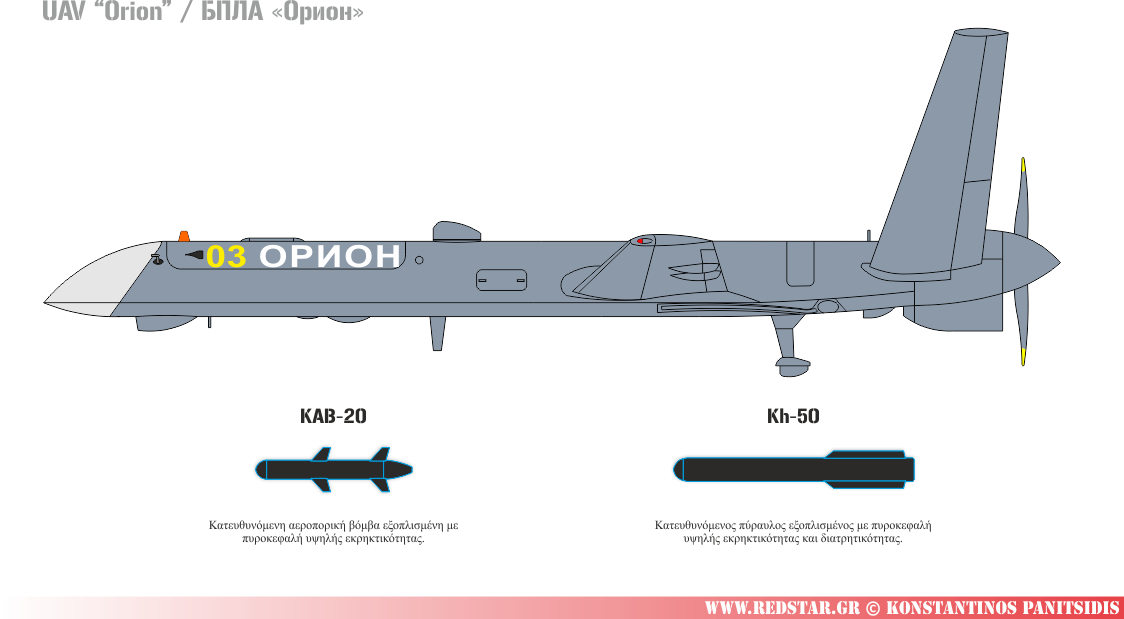

Μη επανδρωμένο αεροσκάφος κατηγορίας MALE, σε διαμόρφωση αναγνώρισης και κρούσης (σύμφωνα με το φόρουμ “Στρατός 2020”, Ρωσία).

KAB-20: Κατευθυνόμενη αεροπορική βόμβα εξοπλισμένη με πυροκεφαλή υψηλής εκρηκτικότητας. Κατασκευαστής: FGUP “CNIIHM”. Βάρος: 23 kg. Βάρος πυροκεφαλής: 7 kg. Τύπος πυροκεφαλής: Blast-effect High-explosive. Διαστάσεις: Μήκος 900 mm. Εκπέτασμα πτερυγίων 350 mm. Διάμετρος 130 mm.

Kh-50: Κατευθυνόμενος πύραυλος εξοπλισμένος με πυροκεφαλή υψηλής εκρηκτικότητας και διατρητικότητας. Κατασκευαστής: Tactical Missiles Corporation joint stock company (JSC). Βάρος: 50 kg. Βάρος πυροκεφαλής: 10...20 kg. Τύπος πυροκεφαλής: Blast-effect High-explosive. Διαστάσεις: Μήκος 1800 mm. Εκπέτασμα πτερυγίων 300 mm. Διάμετρος 180 mm.

Σχέδιο τριών όψεων

Τεχνικά χαρακτηριστικά
