Su-15 Flagon Μαχητικό-αναχαιτιστικό παντός καιρού

Σε αριθμούς  Με φακό  Video

Όνομα κατά NATO: Flagon
Εργοστασιακή ονομασία: «Т-58»
Σκοπός: Αναχαίτιση και εμπλοκή με εναέριους στόχους.
Σχεδιαστές: Ivanov E.A., Polenov N.P.

Δικινητήριο, μονοθέσιο μαχητικό-αναχαιτιστικό παντός καιρού εξοπλισμένο με στροβιλοκινητήρες Tumansky R-11F2C-300 συνολικής ώσης 12.400 κιλών (2x6.200 kgf). Τα εκσυγχρονισμένα Su-15TM ήταν εξοπλισμένα με κινητήρες R-13F2-300 (R-13F-300 ή F-13-300) με μεγίστη ώση 6.700 kgf έκαστος. Πρωτοπέταξε για πρώτη φορά το 1958 (T-49) και το 1962 ως Su-15 (T-58).
Το αεροσκάφος παράχθηκε από το ρωσικό αεροπορικό εργοστάσιο του Νοβοσιμπίρσκ την περίοδο 1966-1971 (1980). Συνολικά παραδόθηκαν περί τις 1300 μονάδες όλων των τύπων.
Εντάχθηκε στην δυνάμεις τις PVO το 1967 και παρέμενε ενεργό ως το 1993 οπού και αποσύρθηκε οριστικά.

Τεχνική περιγραφή του αεροσκάφους:

Δομή: Η άτρακτος είναι ολομεταλλικής ημικελυφοειδής, ορθογώνιας κατασκευής, με πλάγιους αεραγωγούς και κάθετες πλευρές.

Πτέρυγα: δελτοειδούς σχεδίασης, με γωνία βέλους 60° στο χείλος προσβολής (τα έσω τμήματα των ημιπτερύγας), ενώ τα έξω τμήματα έχουν 45ο και με αρνητική δίεδρο γωνία που φτάνει στις -2° και διαθέτει πτερύγια κλίσης-ελιγμών και άπλα πτερύγια καμπυλότητας.

Οριζόντιο πτέρωμα: Είναι ολοκινούμενο διαφορικό πηδάλιο ύψος-βάθους με ελάφια αρνητική δίεδρο γωνία και φέρει τα βάρη αντί-πτερυγισμού στα άκρα τους.

Σύστημα προσγείωσης: Το σύστημα είναι τριών σημείων. Το μεταξόνιο είναι στα 5,75 μέτρα και το μετατρόχιο στα 4,60 μέτρα περίπου. Ο ριναίος μόνος τροχός είναι διαστάσεων 660 x 200 mm τύπου KT-61/3. Τα κύρια σκέλη, φέρουν σύστημα πέδησης, ανασύρονται προς τα μέσα και οι τροχοί του είναι μεγάλων διαστάσεων 880 x 230 mm τύπου KT-117.

Προωθητικό σύστημα: Αποτελείται από δύο στροβιλοκινητήρες με μετάκαυση τύπου R-11F2S-300 ή R-11F2CE-300 συνολικής ώσης 12.355 κιλών (η εδική κατανάλωση καυσίμου, με χρήση μετάκαυσης ανέρχεται στα 2,37 kg/kgf hour . Τα καύσιμα του Su-15 περιέχονται σε δεξαμενές πέντε δεξαμενές, στην άτρακτο (3) και στης πτέρυγες (2) με συνολική χωρητικότητα 6860 l. Επιπλέον μπορεί να μεταφέρει δυο εξωτερικές δεξαμενές κάτω από την άτρακτο με συνολική χωρητικότητα 1200 l. Το αεροπορικό καύσιμο που χρησιμοποιεί είναι κηροζίνη τύπου Τ-1, TC-1, T-2, RT και τα παράγωγα τους.

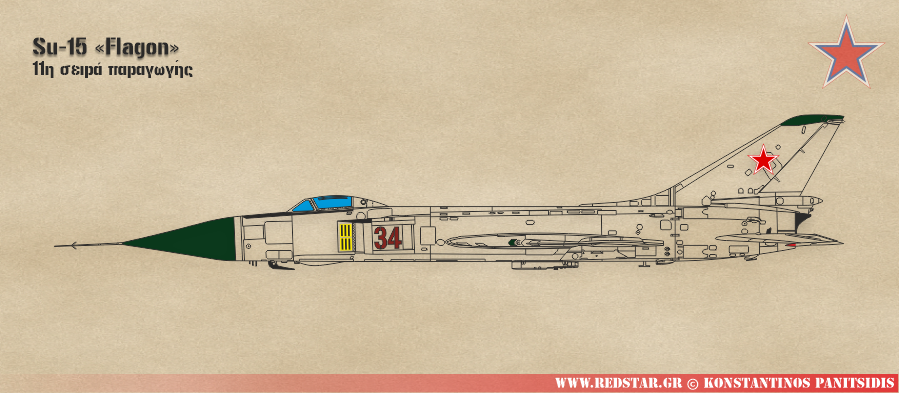

Σχέδιο τριών όψεων

Τεχνικά χαρακτηριστικά

Φωτογραφίες Su-15 "Flagon" Μαχητικό-αναχαιτιστικό. Γεωργία, Terjola (περιοχή Imereti), 04/04/2023.

Su-15 Μαχητικό-αναχαιτιστικό (με κωδικό OKB-T58L). Κεντρικό Αεροπορικό Μουσείο Μονίνο, Ρωσία.

Video

 Su-15 "Flagon" Μαχητικό-αναχαιτιστικό. Γεωργία, Terjola (περιοχή Imereti), 04/04/2023.
Video: © www.redstar.gr
