Ραντάρ στοχοποίησης τύπου "Osa"

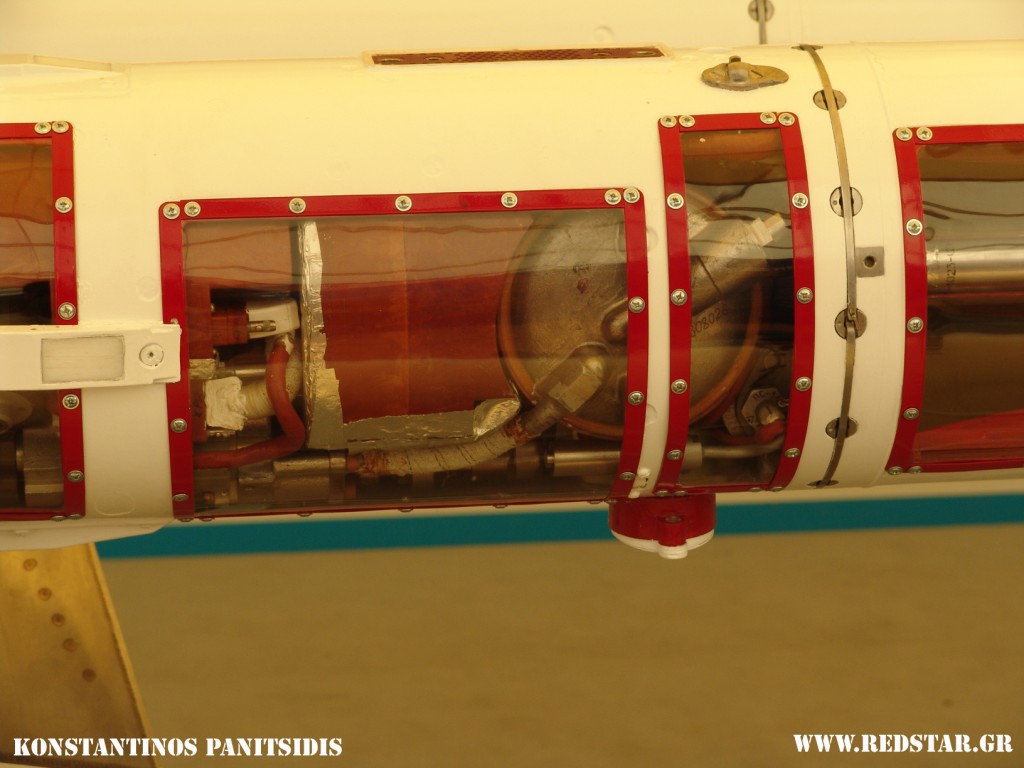

Φωτογραφία από την προσωπική συλλογή του Κωνσταντίνου Πανιτσίδη


 Τεχνικά χαρακτηριστικά      Φωτογραφίες      Video



Εξοπλίζει τα μαχητικά αεροσκάφη τύπου MiG-29. Πρόκειται για ραντάρ τεχνολογίας phased-array antenna, με ηλεκτρονική σάρωαη και καθοδήγηση των πυραύλων με ενεργή, ημιενεργή και υπέρυθρη καθοδήγηση σε ευρέος φάσματος ζώνη (with a cone angle of 120o ) με ικανότητα να παρακολουθεί ταυτόχρονα 8 στόχους, από τους οποίους μπορεί να εγκλωβίσει 4 και να βάλει ταυτόχρονα εναντίον τους σε οποιαδήποτε γωνιακή ζώνη και 16 σε ζώνη ιχνηλάτησης και επίσης να συνδυάζει τη λειτουργία της κατάστασης καναλιών "αέρος-αέρος" και "αέρος-εδάφους".




ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ

Τύπος
Osa
Εμβέλεια, km

Ανίχνευσης στόχου (RCS = 5 m2 - διατομή ραντάρ)
85
Εγκλωβισμός στόχου με αυτόματη παρακολούθηση
65
Βάρος, kg
120
Εμβέλεια ανίχνευσης στ'οχου, τύπου "μαχητικού Αφους", km
-
προς τα εμπρός (της πορείας)
250-300
κατά την καταδίωξη
60-65
Αριθμοί στόχων σε παρακολούθηση (tracking)
8
Ταυτόχρονος εγκλωβισμός στόχων εδάφους
4/2
