Πρόκειται για ένα ελαφρύ βομβαρδιστικό κάθετης εφόρμησης, το οποίο χρησιμοποιήθηκε από το USN κατά τον Β Π.Π. ενάντια στους Ιάπωνες. Τα πρώτα αεροσκάφη του τύπου παραδοθήκαν στην Π.Α. το 1949, η οποία παρέλαβε συνολικά 42 Αφη.
Τα Helldiver χρησιμοποιηθήκαν κατά τον Εμφύλιο Πόλεμο. Τα Αφη αυτά παρέμεναν ενταγμένα μέχρι και το 1953, οπότε και σταδιακά αποσύρονται, ενώ ορισμένα χρησιμοποιήθηκαν μέχρι το 1957, ως φωτογραφικά.
Σχέδιο τριών όψεων
Τεχνικά χαρακτηριστικά
| ΚΑΤΑΣΚΕΥΑΣΤΗΣ | Curtiss |
| ΧΩΡΑ | ΗΠΑ |
| ΤΥΠΟΣ | Ναυτικό αναγνωριστικό-βομβαρδιστικό αεροσκάφος |
| ΠΛΗΡΩΜΑ | 2, άτομα |
| ΠΡΟΩΘΗΤΙΚΟ ΣΥΣΤΗΜΑ | Ένας εμβολοφόρος κινητήρας Wright R-2600-20 Cyclone 14. |
|
Μέγιστη ισχύς, h.p.
|
1x1.900
|
| ΔΙΑΣΤΑΣΕΙΣ | |
|
Μήκος, m
|
11,18
|
|
Ύψος αεροσκάφους, m
|
4,01 |
|
Εκπέτασμα πτέρυγας, m
|
15,16
|
|
Επιφάνεια πτέρυγας, m2
|
39,20
|
| ΒΑΡΗ | |
| Μέγιστο βάρος απογείωσης, kg | - |
| Κανονικό βάρος απογείωσης, kg | 6.436 |
| Βάρος κενό, kg | 4.784 |
| Εσωτερικά μεταφερόμενα καύσιμα, kg | - |
| Ωφέλιμο φορτίο, kg | 900 |
| ΕΠΙΔΟΣΕΙΣ | |
| Μέγιστη ταχύτητα, km/h | 474 |
|
Ταχύτητα ταξιδιού, km/h
|
284 |
|
Όρια φόρτισης, g
|
-
|
|
Βαθμός ανόδου, m/min
|
549
|
| Επιχειρησιακή οροφή, m | 8.870 |
|
Εμβέλεια, km
|
1.880
|
| Ακτίνα δράσης, km | - |
| ΟΠΛΙΣΜΟΣ | Δυνατότητα μεταφοράς 8 βομβών των 9,7 κιλών. Δυο πυροβόλα των 20mm στις πτέρυγες και δυο πολυβόλα των 7,62 mm για την κάλυψη οπισθίου ημισφαιρίου, φορτίο βομβών μέχρι 450 kg εσωτερικά, 450 kg εξωτερικά και 8 ρουκέτες ή 2 βόμβες Napalm. |

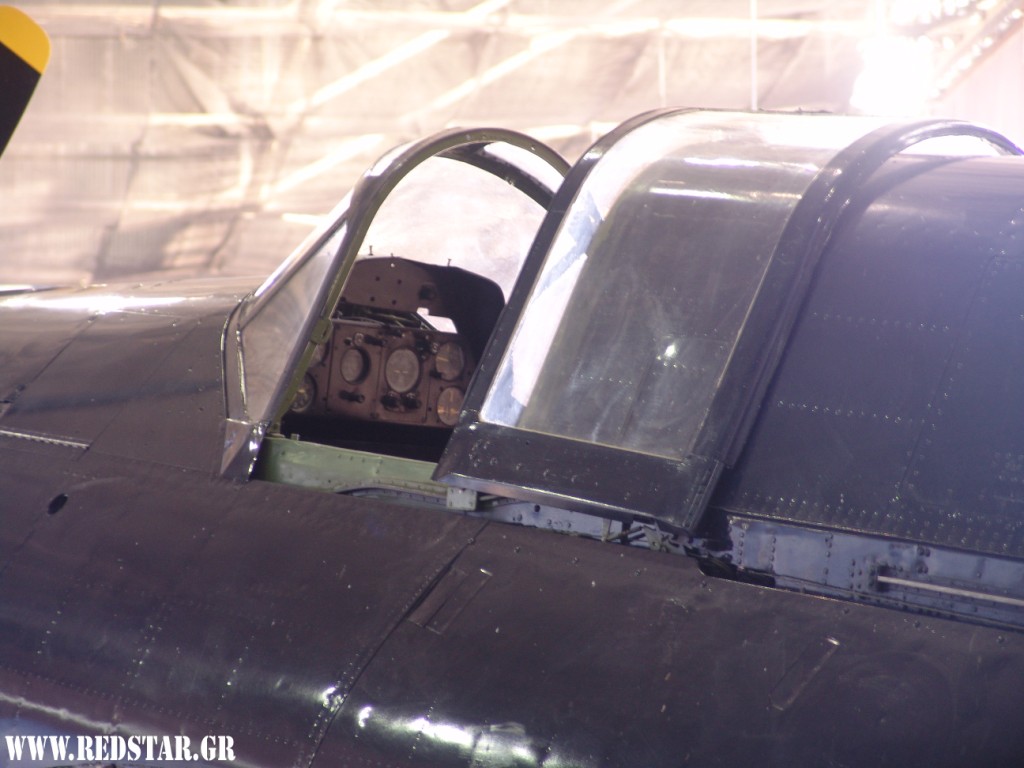

Φωτογραφίες Curtiss SB2C-5 Helldiver
