Κατασκευαστής: Northrop
Χώρα: ΗΠΑ
Πρώτη πτήση: 1959
Τύπος: Μαχητικό πολλαπλού ρόλου
Η Ελλάδα ήταν από τις πρώτες χώρες που παρέλαβε τα F-5A το 1965. Τα αεροσκάφη εντάχθηκαν στις 341, 343 και 349 Μοίρες Αναχαίτισης Ημέρας (ΜΑΗ). Συνολικά αποκτήθηκαν 140 αεροσκάφη συμπεριλαμβανομένων και των εκπαιδευτικών και φωτο-αναγνωριστικών εκδόσεων. Το αεροσκάφος παρέμενε στην υπηρεσία της Π.Α μέχρι το 2001, οπότε και αποσύρθηκε οριστικά.
Το α/φος μεταφέρθηκε την 20η Ιουνίου από το αεροδρόμιο της 25ης ΜΚΒ του Αεροπορικού Αποσπάσματος Χρυσούπολης, μέσω της Εγνατίας, στην παραλία της Καβάλας. Ένα μεγάλο ευχαριστώ στις εμπλεκόμενες υπηρεσίες και στους εθελοντές του Kavala Air Show.
| Εκδόσεις: |
| F-5A: αρχική έκδοση μαχητικού-βομβαρδιστικού. Κατασκευάστηκαν 799 Α/φη (1963-1972), και 164 Α/φη από τον Καναδά κατόπιν άδειας ως CF-5A-Π.Α. Καναδά, NF-5A για την Ολλανδική Π.Α. και SF-5A (36 Α/φη Ισπανικής προέλευσης) για την Ισπανική Π.Α |
| F-5B: εκπαιδευτική έκδοση του F-5A. Κατασκευάστηκαν 293 Α/φη. |
| RF-5A: Αναγνωριστική έκδοση του F-5A. Κατασκευάστηκαν 107 Α/φη. |
Σχέδιο τριών όψεων
Τεχνικά χαρακτηριστικά
| ΚΑΤΑΣΚΕΥΑΣΤΗΣ | Northrop |
| ΧΩΡΑ | ΗΠΑ |
| ΤΥΠΟΣ | Δίωξη-αναχαίτιση |
| ΠΛΗΡΩΜΑ | 1, άτομο |
| ΠΡΟΩΘΗΤΙΚΟ ΣΥΣΤΗΜΑ | Δυο στροβιλοκινητήρες, G.E. J85-GE-13 |
| Μέγιστη ώση, kgf | 2x1.233 |
| ΔΙΑΣΤΑΣΕΙΣ | |
|
Μήκος, m
|
14,38
|
|
Ύψος αεροσκάφους, m
|
4,06
|
|
Εκπέτασμα πτέρυγας, m
|
7,70 (7,87)
|
|
Επιφάνεια πτέρυγας, m2
|
15,79
|
| ΒΑΡΗ | |
| Μέγιστο βάρος απογείωσης, kg | 9.379 |
| Κανονικό βάρος απογείωσης, kg | 6.080 |
| Βάρος κενό, kg | 3.667 |
| Εσωτερικά μεταφερόμενα καύσιμα, kg | 2.207 |
| Βάρος οπλικού φορτίου, kg | 1.996 |
| ΕΠΙΔΟΣΕΙΣ | |
| Μέγιστη ταχύτητα, km/h | 1.487 |
|
Ταχύτητα ταξιδιού, km/h
|
1.030
|
|
Όρια φόρτισης, g
|
-
|
|
Βαθμός ανόδου, m/min
|
8.748
|
| Επιχειρησιακή οροφή, m | 15.390 |
|
Εμβέλεια μεταφοράς , km
|
2.594
|
| Ακτίνα δράσης, km | 898 (314) |
| ΟΠΛΙΣΜΟΣ | Δυο πυροβόλο των 20 mm Ford M39E, με 280 βλήματα. Φορείς μεταφοράς οπλισμού 7. Δυνατότητα μεταφοράς μέχρι 4 βλήματα AIM-9 Sidewinder ή 2xAGM-12 Bullpup. -1 βόμβα των 907 kg και 2xAIM-9 -2 βόμβες των 454 kg και 2x227 kg - μη κατευθυνόμενες ρουκέτες των 70 mm. |
Φωτογραφίες F-5A/B Freedom Fighter

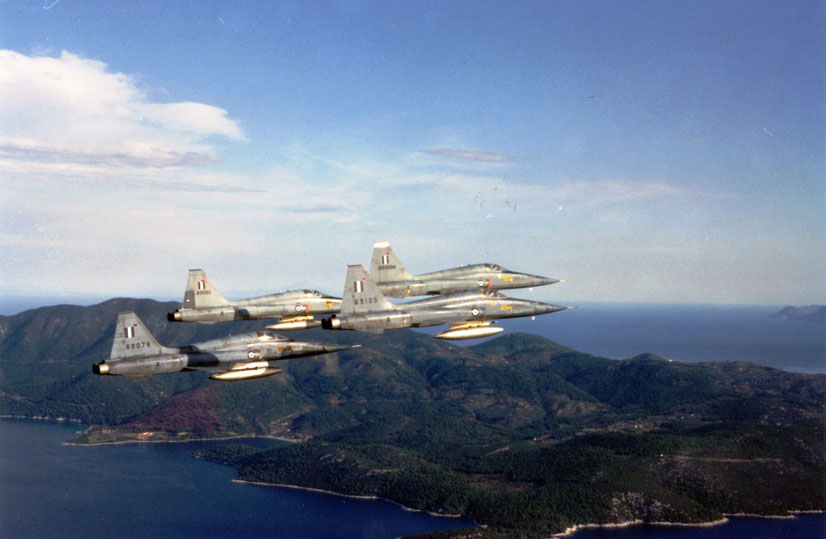

F-5 Freedom Fighter: 341 Μοίρα (πηγή: εκθεσιακό περίπτερο της 341 μοίρας "CD" Γιορτή της Π.Α. 7/11/2004, ΑΒ: Τανάγρα)
Northrop F-5A Freedom Fighter. Πολεμικό Μουσείο Αθηνών 2016.
Northrop F-5A Freedom Fighter. Kavala Air Show 2012.
