SA.319 Alouette III-Tο Ε/Π αυτό εξελίχθηκε από τη Γαλλική Aerospatiale (σήμερα Eurocopter France) με βάση το SA.316. Το SA.319B Alouette III είναι έκδοση εξοπλισμένη με κίνητρα Turbomeca Astazou που αποδίδει μέγιστη ισχύ 649 κW.

Το πρώτο SA.319B Alouette πέταξε το 1967. Κατασκευάστηκαν πάνω από 1453 Ε/Π  από αυτά ένα μεγάλο μέρος έχει εξαχθεί σε 92 χώρες.

Το  SA.319B Alouette το οποίο παράγεται στη Ινδία κατόπιν άδειας από την HAL (συνολικά κατασκευάστηκαν 200 Ε/Π ως «Chetak), από την Ρουμανική ICA-Brasov (περίπου 130 Ε/Π ως IAR-317 Airfox) και από τη Ελβετία (περίπου 60 Ε/Π).



Το 1975 εντάχθηκαν στης δυνάμεις του Ελληνικού Π.Ν. τα τέσσερα SA319 Alouette III, ειδικά διαμορφωμένα για ανθυποβρυχιακό πόλεμο. Παραμένουν μόνο δυο από τα Ε/Π ενεργά, με κύριο ρόλο την εκπαίδευση.



Τεχνική περιγραφή

Πρόκειται για ένα μονοκινητήριο Ε/Π και φέρει μόνο-αξονικό κύριο στροφείο (με τρίφυλλη έλικα) και ουραίο στροφείο τριών πτερυγίων και διαθέτει σύστημα προσγείωσης τριών σημείων.
Άτρακτος: εξ' ολόκληρου μεταλλικής κατασκευής με τη τεχνική «Semi-monocoque». Στο μπροστινό μέρος της ατράκτου βρίσκονται οι θέσεις του πληρώματος (με πλάτος 2 μέτρων). Η καμπίνα διαθέτει 4 πλάγιες πόρτες και  μπορεί να φιλοξενήσει εκτός από το πλήρωμα και μέχρι 6 άτομα. Στην στρατιωτική έκδοση μπορεί να μεταφέρει μέχρι 8 στρατιώτες με πλήρη εξοπλισμό τους. Στην έκδοση MEDEVAC μπορεί να μεταφέρει δυο φορεία και δυο τραυματίες σε δυο καθίσματα.

Σύστημα προσγείωσης. Το σύστημα είναι τριών σημείων χωρίς τη δυνατότητα ανάσυρσης. To μετατρόχιο είναι στα 2,4 m. Επίσης η ουραία δοκός είναι εξοπλισμένη με αποσβεστήρα ουραίου τμήματος (προστατευτικό ουραίου). Στην ναυτική έκδοση  φέρει ειδικούς πλωτήρες.

Το κύριο στροφείο έχει 3 πτέρυγες με εύκαμπτο σύνδεσμο. Οι πτέρυγες έχουν σχήμα παραλληλεπίπεδο, εξ’ ολόκληρου μεταλλικής κατασκευής. Η χορδή πτέρυγας είναι στα 0,35 μέτρα, τύπου NACA 0012  και blade twist στις 6 μοίρες. Η ταχύτητα (peripheral velocity) στις άκρες των πτερύγων φτάνει τα 200 μέτρα το δευτερόλεπτο.

Το ουραίο στροφείο έχει διάμετρο 1,91 m. και αποτελείται από τρία πτερύγια, η κατασκευή των οποίων μοιάζει με αυτήν του κύριου στροφείου. Η ταχύτητα (peripheral velocity) στις άκρες των πτερύγων φτάνει τα 200 μέτρα το δευτερόλεπτο.

Το προωθητικό σύστημα του Alouette  αποτελείται από έναν κινητήρα τύπου Astazou  με μέγιστη ισχύ 649 κW.

Οι δεξαμενές καυσίμων είναι χωρητικότητας 560 λίτρων.

Το σύστημα διεύθυνσης αποτελείται από ένα διπλό σύστημα power-assisted control.
Ο ναυτιλιακός εξοπλισμός (Avionics) αποτελείται από  ραδιοπυξίδα, τηλεπικοινωνιακό εξοπλισμό (UHF ή ράδιο σταθμός high frequency) και ράδιο-ναυτιλιακά όργανα.
Για να αυξήσουν την μεταφορά φορτίου, το Ε/Π εφοδιάστηκε με εξωτερικό γάντζο με ανυψωτική ικανότητα 750 κιλών.


Ο οπλισμός υπάρχει δυνατότητα μεταφοράς σε εσωτερικούς και εξωτερικούς φορείς. Μπορεί να φέρει ένα πυροβόλο των 7,62 mm ή πυροβόλο των 20 mm ή  εξωτερικά τέσσερεις φορείς αντιαρματικών πύραυλων «AS.11».






ΣΧΕΔΙΟ ΤΡΙΩΝ ΟΨΕΩΝ




ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ

ΚΑΤΑΣΚΕΥΑΣΤΗΣ
Aerospatiale (σήμερα Eurocopter)
ΤΥΠΟΣ
Ε/Π πολλαπλού ρόλου
ΠΛΗΡΩΜΑ
1, άτομο
ΠΡΟΩΘΗΤΙΚΟ ΣΥΣΤΗΜΑ
1 x Turbomeca Astazou XIV
Μέγιστη ισχύς, kW
1 x 649 (447)
ΔΙΑΣΤΑΣΕΙΣ

Μήκος, m
10,03
Διάμετρος κύριου στροφείου, m
11,02
Διάμετρος ουραίου στροφείου, m
1,91
Εκπέτασμα πτέρυγας, m
-
Ύψος Ε/Π, m
3,00
ΒΑΡΗ

Βάρος κενό, kg
1.140
Κανονικό βάρος απογείωσης, kg
-
Μέγιστο βάρος απογείωσης, kg
2.250
Εσωτερικά μεταφερόμενα καύσιμα, lt
575
ΕΠΙΔΟΣΕΙΣ

Μέγιστη ταχύτητα, km/h
220
Ταχύτητα ταξιδιού, km/h
197
Εμβέλεια, km
605
Δυναμική οροφή, m
3.100
Στατική οροφή, m
1.700
Βαθμός ανόδου, m/min
270
Ωφέλιμο φορτίο, kg
Μεταφορά 6 επιβατών ή 8 στρατιωτών ή 2 φορεία με συνοδεία ή 750 κιλά με εξωτερικό γάντζο.
ΟΠΛΙΣΜΟΣ (προαιρετικά)
Ένα πυροβόλο των 20 mm MG151/20 με 480 βλήματα ή ένα πυροβόλο των 7.62 mm τύπου AA52 με απόθεμα 1.000 βλημάτων.
Δυνατότητα μεταφοράς μέχρι:
4 x AS.11 ή AS.12  βλήματα αέρος-εδάφους ή δυο ανθυποβρυχιακές τορπίλες τύπου Mk.44/46.
4 x Thomson-Brandt 68-22 (κάλαθους) με 22x68 mm ή 68-32 με 32x68 mm ή 68-12 με 12x68 mm.

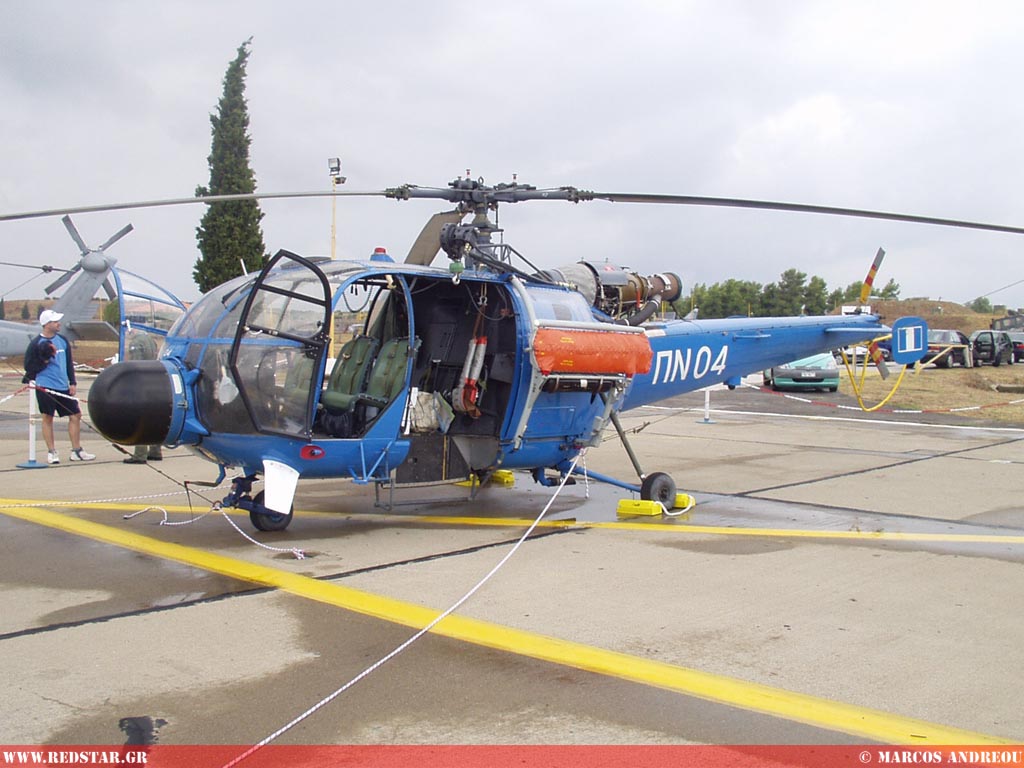

ΦΩΤΟΓΡΑΦΙΕΣ SA.319 Alouette III
