Όνομα κατά NATO: Flogger D
MiG-27 Flogger (MiG-23BM – εκσυγχρονισμένη έκδοση) Μαχητικό-βομβαρδιστικό εξειδικευμένο αεροσκάφος σε αποστολές αέρος-εδάφους, το όποιο αναπτύχθηκε με βάση το MiG-23 Flogger.
Το ρύγχος του σκάφους επανασχεδιάστηκε για να τοποθετηθεί το ραντάρ χαρτογράφησης και αποφυγής των ανωμαλιών του εδάφους, αποστασιόμετρο λέιζερ. Η τροποποίηση του ρύγχους είχει ως αποτέλεσμα την πολύ καλή ορατότητα για τον χείριστη.
Το προωθητικό σύστημα αποτελείται από ένα στροβιλοκινητήρα AL-21F-3 (για την έκδοση MiG-23B, 1x11.270 kgf με χρήση μετακαυστήρα) ή R-29B-300. Η μέγιστη ώση του κινητήρα R-29B-300 είναι 11.500 kgf, με χρήση μετακαυστήρα.
Συνολικά κατασκευάστηκαν περίπου 560 αεροσκάφη και 165 από την Ινδία (με άδεια κατασκευής).
Σχέδιο τριών όψεων
Τεχνικά χαρακτηριστικά
| ΚΑΤΑΣΚΕΥΑΣΤΗΣ | OKB MiG |
| ΧΩΡΑ | Ρωσία |
| ΤΥΠΟΣ |
Μαχητικό-βομβαρδιστικό, με πτέρυγες μεταβλητής γεωμετρίας
|
| ΠΛΗΡΩΜΑ | 1, άτομο |
| ΠΡΟΩΘΗΤΙΚΟ ΣΥΣΤΗΜΑ | Ένας στροβιλοκινητήρας, R-29B-300 |
| Μέγιστη ώση, kgf | 1x11.500 |
| ΔΙΑΣΤΑΣΕΙΣ | |
| Μήκος, m | 17,04 |
| Ύψος αεροσκάφους, m | 5,00 |
| Εκπέτασμα πτέρυγας, m: | |
| - με ελάχιστη οπισθόκλιση | 7,80 |
| - με μέγιστη οπισθόκλιση | 13,97 |
| Επιφάνεια πτέρυγας, m2 | |
| - με ελάχιστη οπισθόκλιση | 34,16 |
| - με μέγιστη οπισθόκλιση | 37,35 |
| ΒΑΡΗ | |
| Μέγιστο βάρος απογείωσης, kg | 20.423 |
| Κανονικό βάρος απογείωσης, kg | 17.825 |
| Βάρος κενό, kg | 11.030 |
| Εσωτερικά μεταφερόμενα καύσιμα, kg | 3.970 |
| Βάρος οπλικού φορτίου, kg | 4.000 |
| ΕΠΙΔΟΣΕΙΣ | |
| Μέγιστη ταχύτητα, km/h | 1.810 |
| Μέγιστη ταχύτητα ταξιδιού, km/h | 990 |
| Επιχειρησιακή οροφή, m | 15.600 |
| Επιχειρησιακή ακτίνα δράσης, km | - |
| Μέγιστη εμβέλεια, km | 1.810 |
| Όρια φόρτισης, g | 7 |
| ΟΠΛΙΣΜΟΣ | Ένα εξακαννο πυροβόλο GSh-23A των 30 mm, με 260 βλήματα. Φορείς μεταφοράς οπλισμού 5. Δυνατότητα μεταφοράς βλημάτων: R-3S, Kh-23M. Mη κατευθυνόμενες ρουκέτες S-5, S-8 και S-24, βόμβες-μέχρι 8 FAB-500 (δυνατότητα μεταφοράς πυρηνικές βόμβες των 10-30 kT). Το αεροσκάφος μπορεί ακόμη να μεταφέρει ατρακτίδια πυροβόλων SPPU-22 ή UPK-23-250 των 23 mm. |

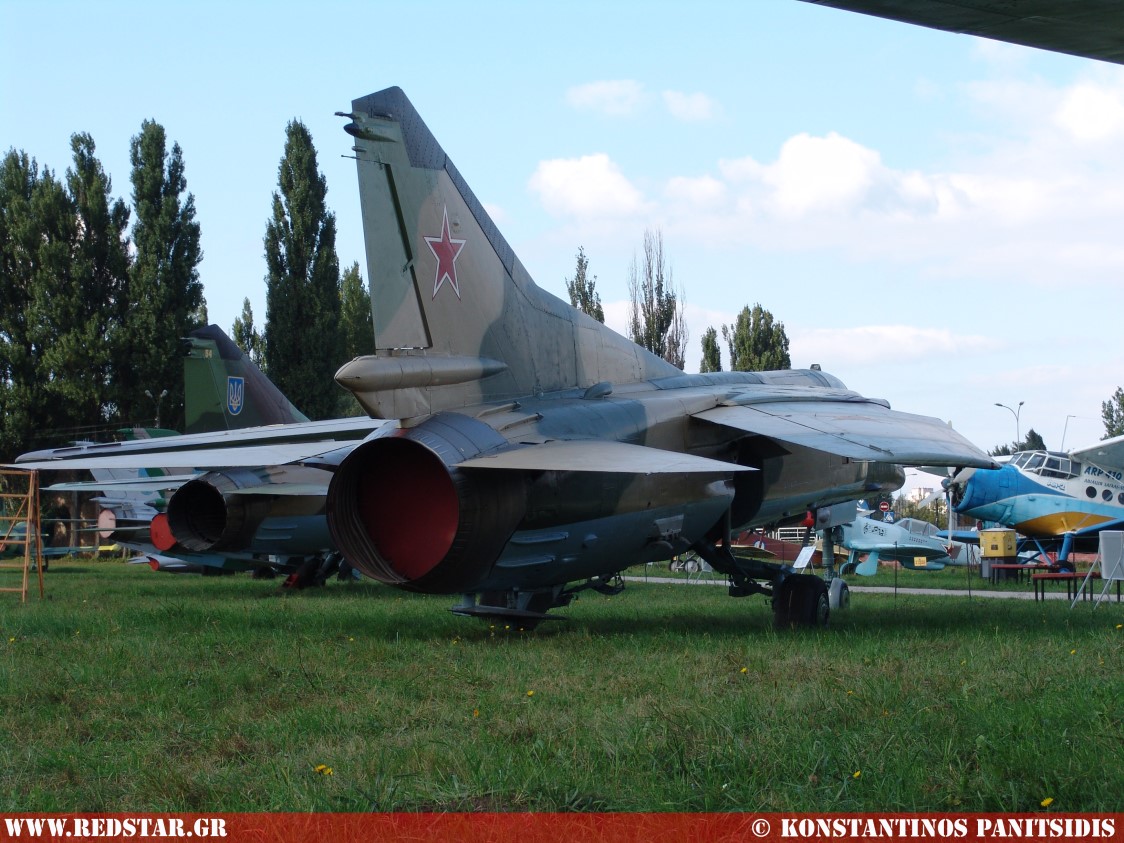

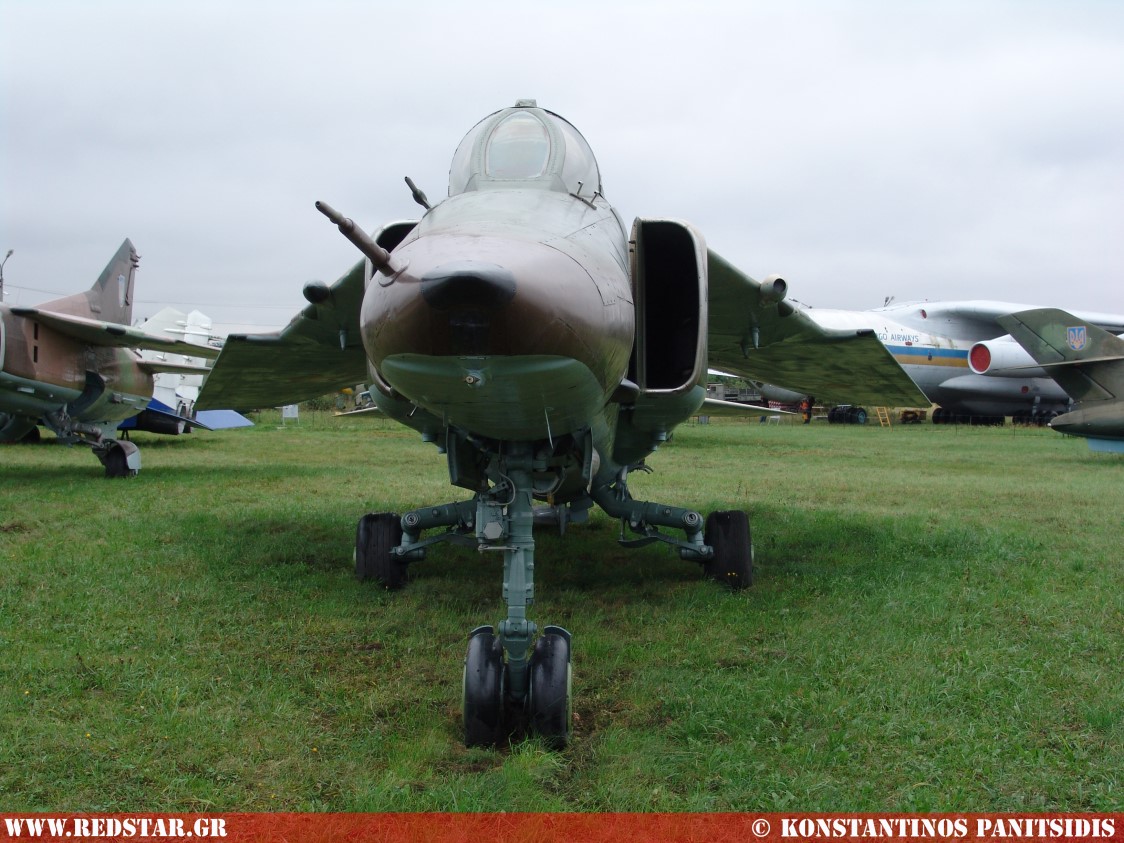

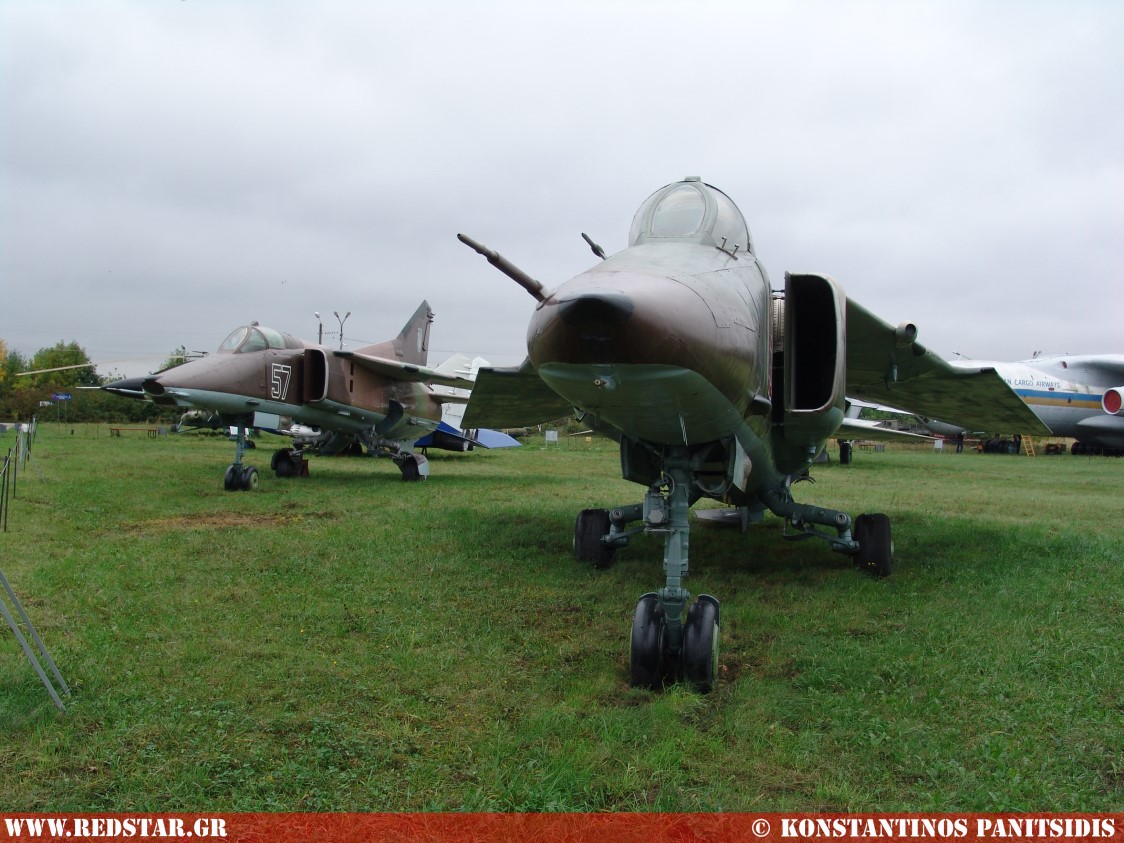

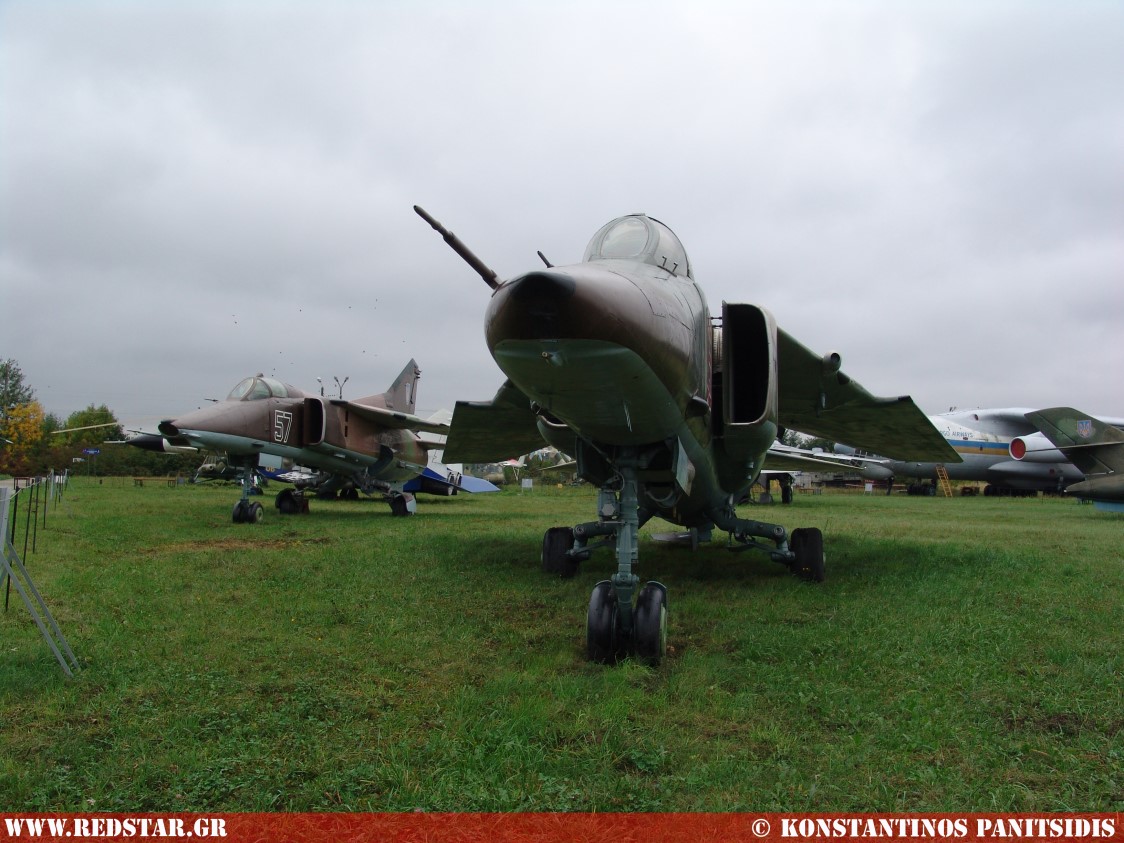

Φωτογραφίες MiG-23BM Flogger, Κρατικό Μουσείο Αεροπορίας Κίεβου, Ουκρανία.

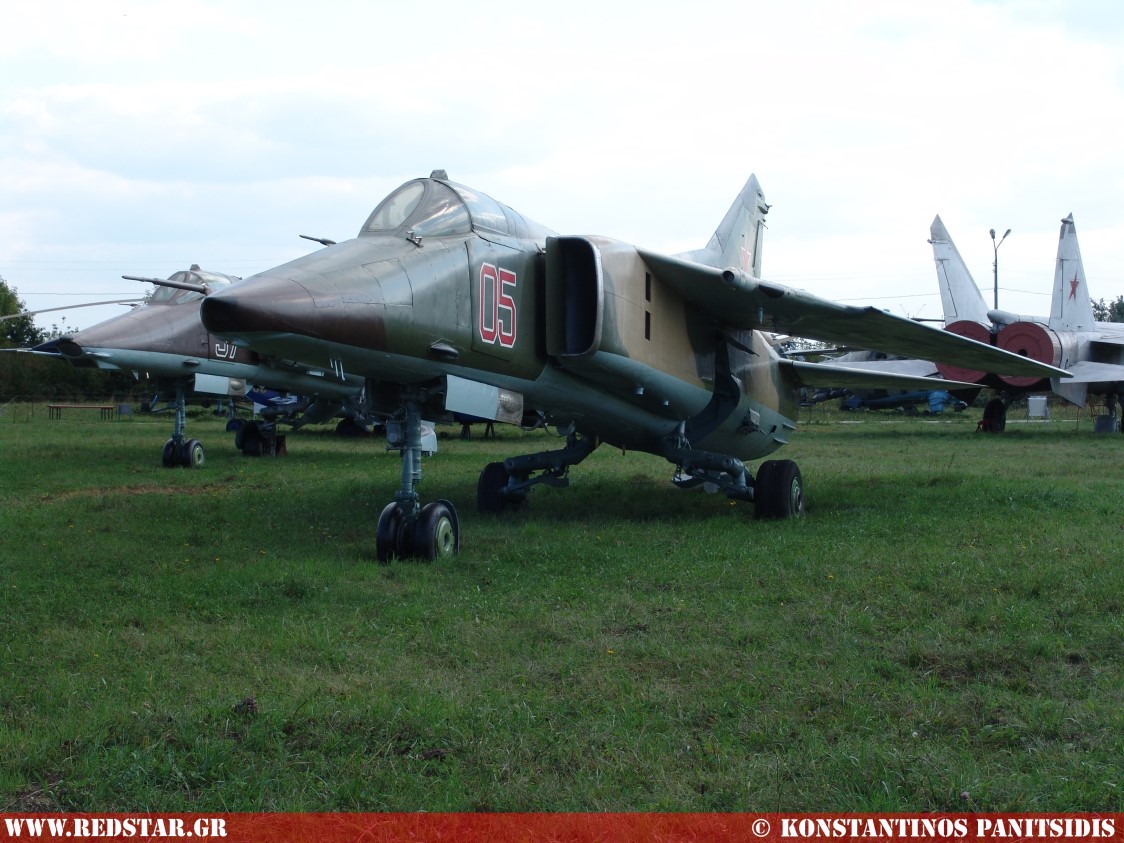

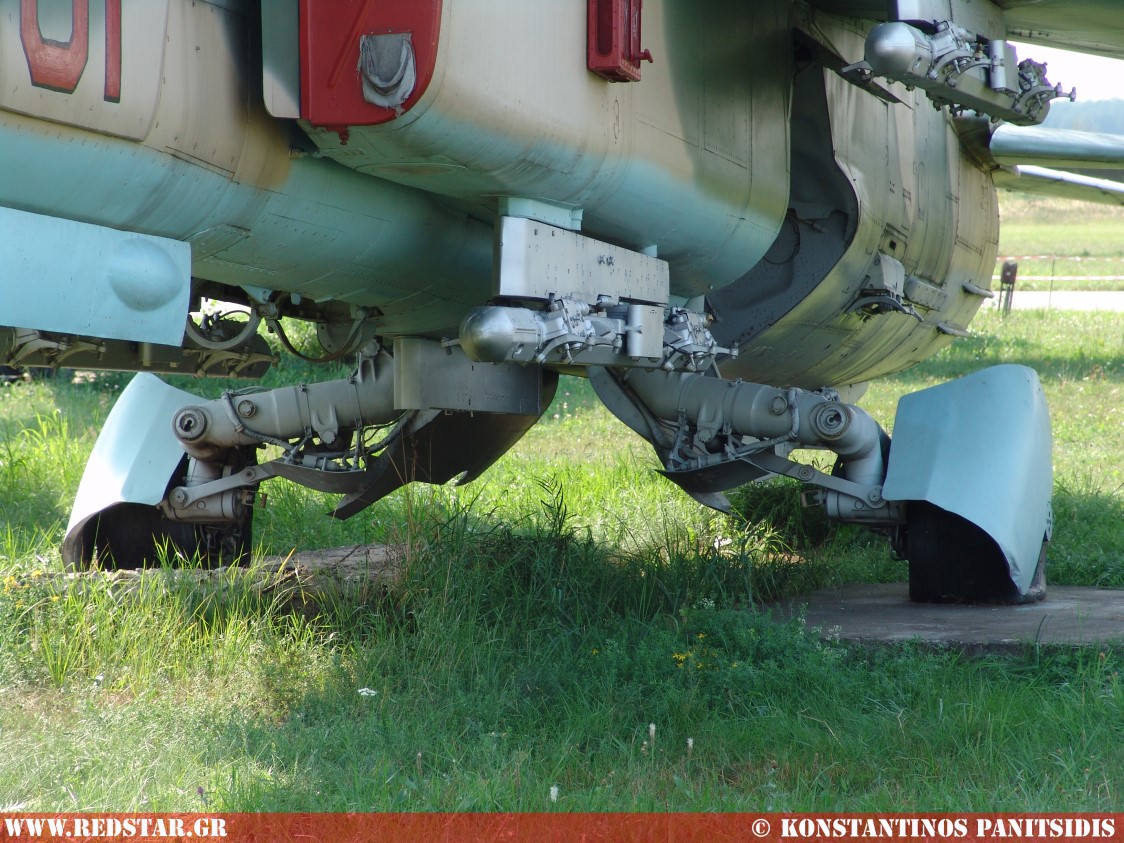

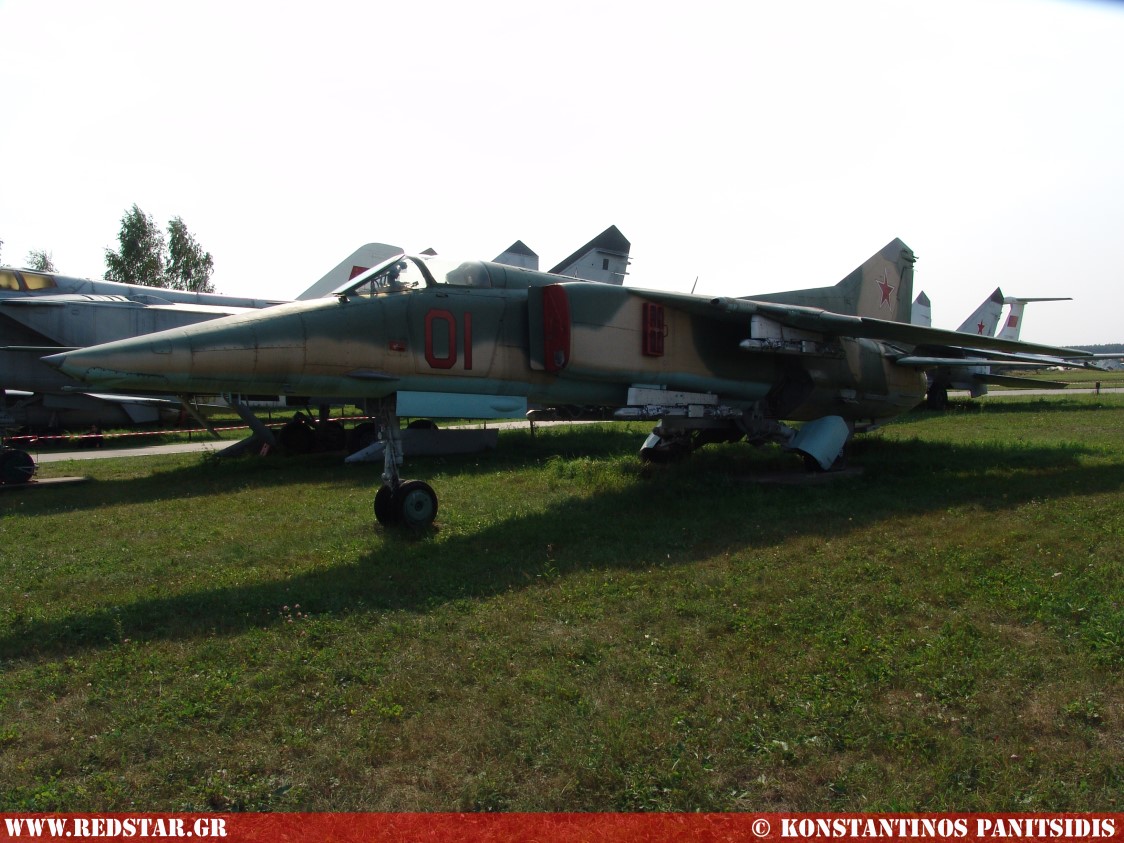

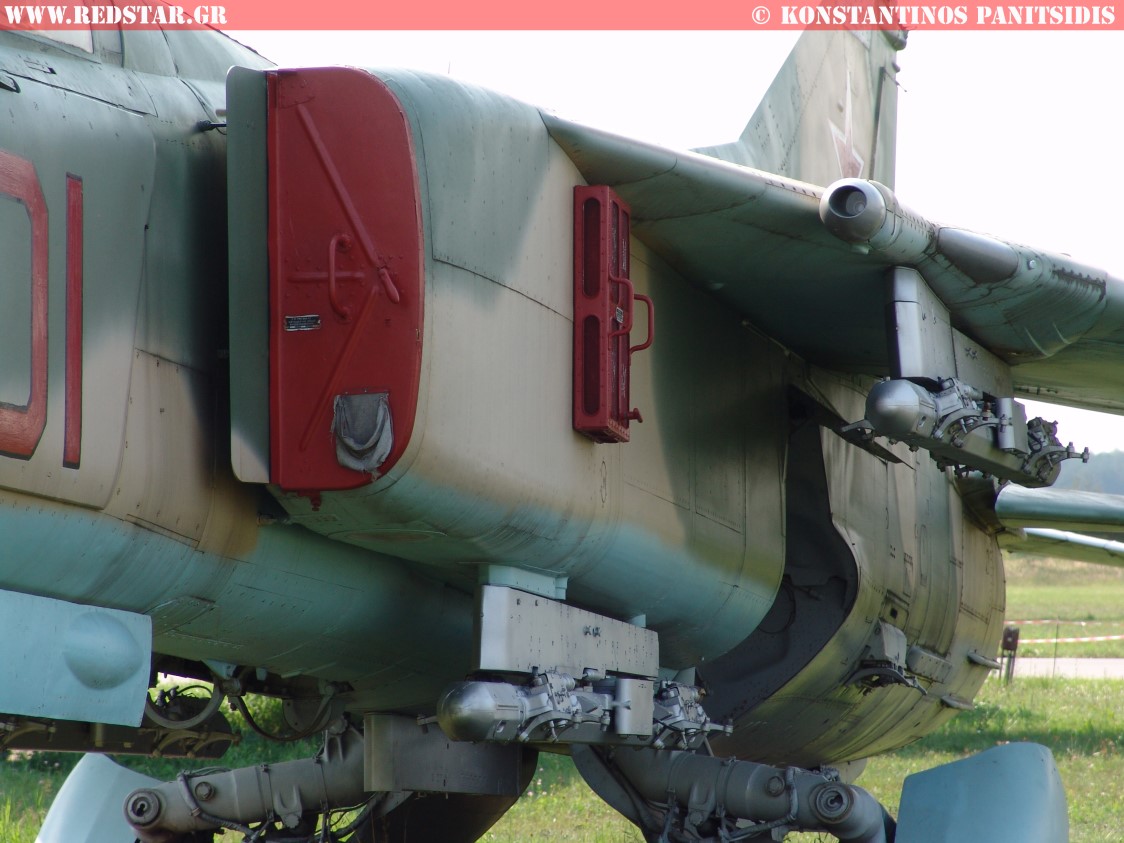

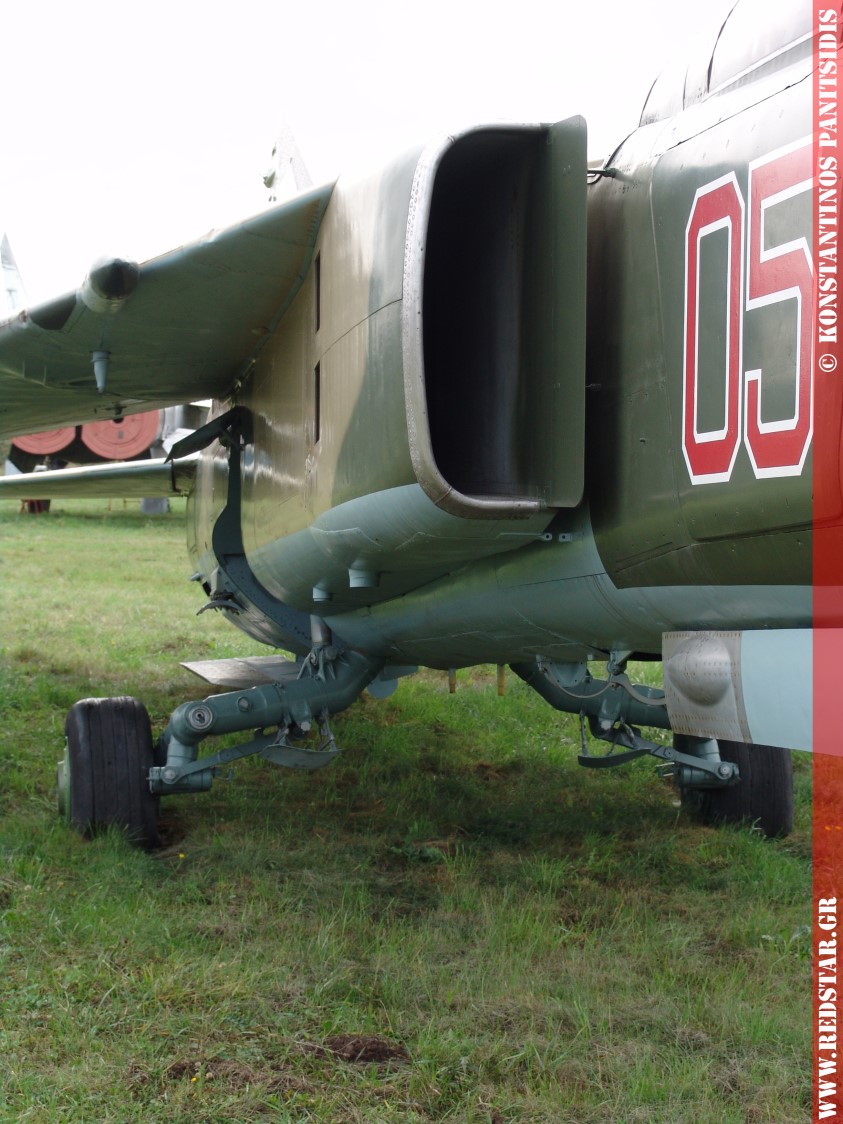

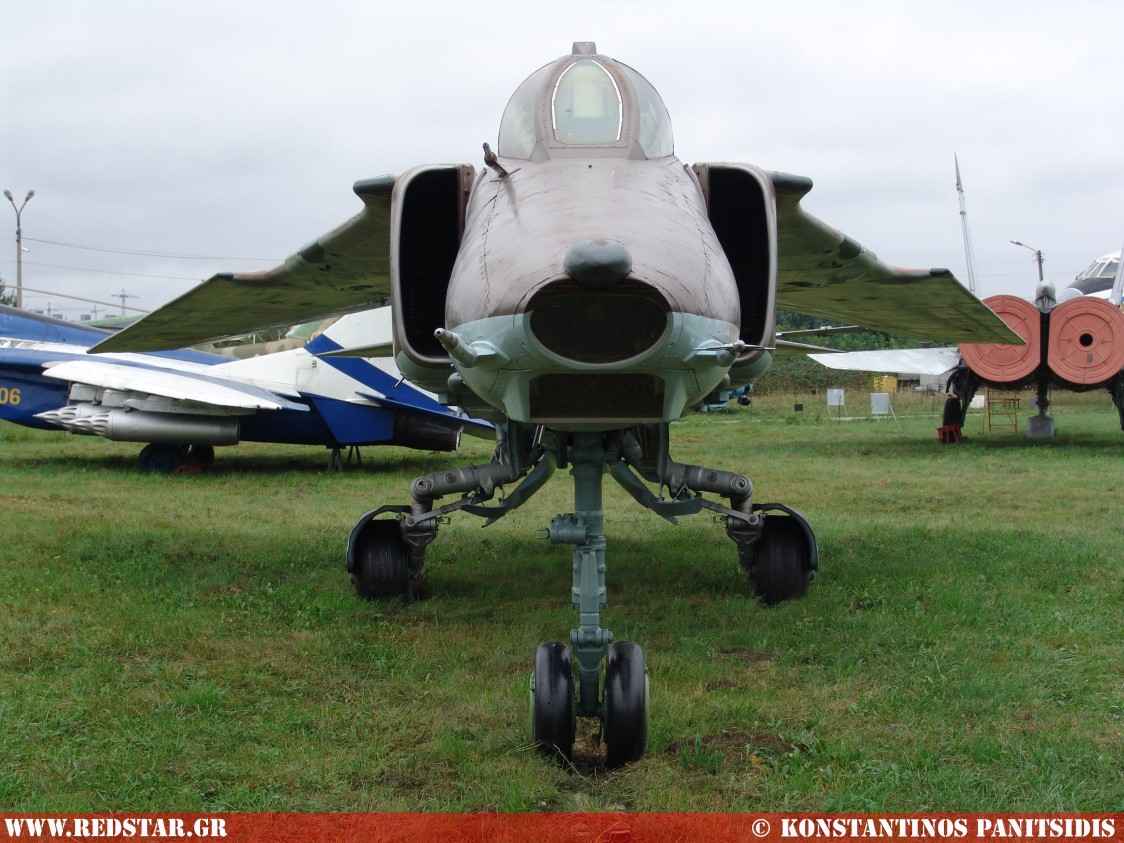

MiG-27 Flogger, Μουσείο Πολεμικής Αεροπορίας (VVS), Monino, Ρωσία.
